M10 Förzinkad gängad bottenplåtsstift

JG tillverkarM10 Förzinkad gängad bottenplåtsstiftför industriell montering, fästning och montering av utrustning. Denna specialanpassade M10 gängade monteringskomponent kombinerar en bred stansad stålbasplatta med en utvändig precisionsgänga, vilket skapar en stabil lastspridande anslutning för OEM-enheter.

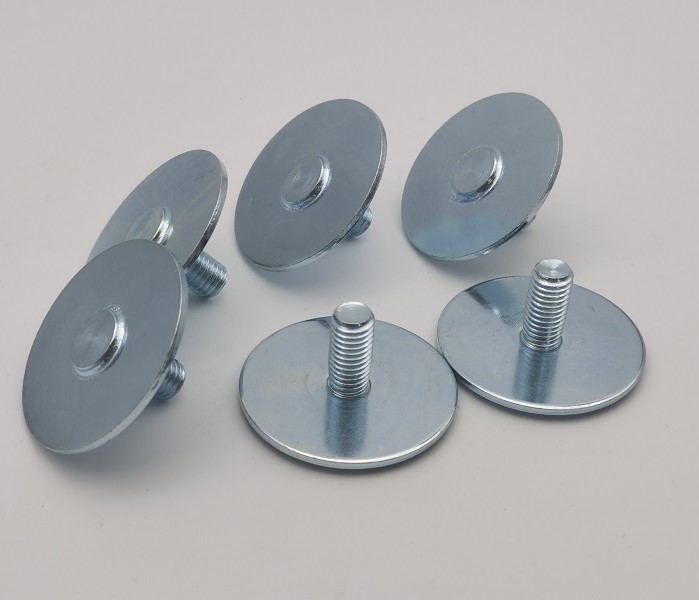

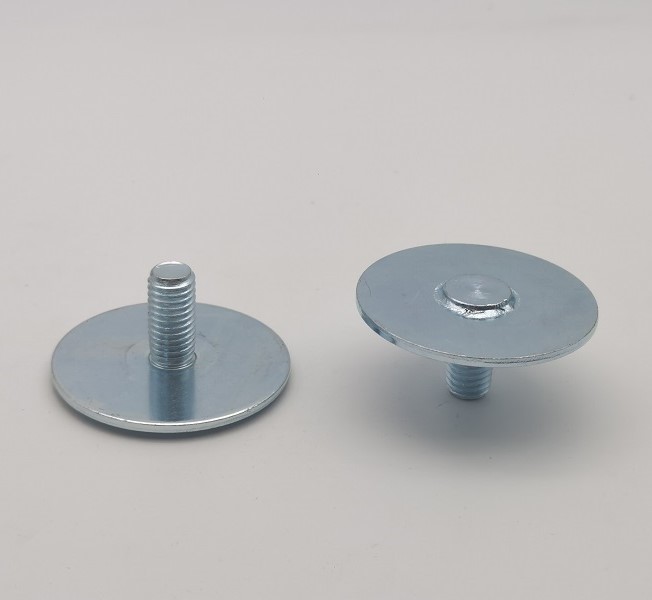

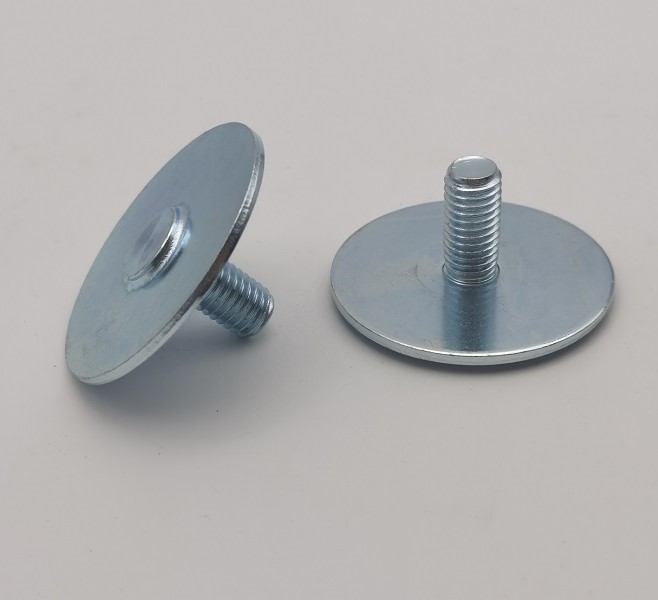

M10 zinkpläterad gängad basplatta är tillverkad av AISI 1008 lågkolhaltigt stål eller en godkänd motsvarande. Komponenten har en 49,5 ±0,3 mm rund bas, en 2,2 mm plåttjocklek och en M10×1,5-6g utvändig gänga med 20 mm gängad längd. Alla mått är tillverkade och besiktigade enligt ritning M030192.

Tillverkningsprocess och tekniskt värde

Tillverkning av M10 förzinkad gängad basplatta kräver kontrollerad stansning och stansning av den runda plattan, förberedelse av den gängade tappen, gängrullning, säker mekanisk sammanfogning, gradning, rengöring och klar zinkplätering. Processkontrollen är fokuserad på basplattans planhet, stiftvinkelrätt, fogsäkerhet och konsekvent gänggeometri.

Den breda 49,5 mm basen fördelar monteringsbelastningen över en större kontaktyta. Noggrann inriktning mellan det gängade stiftet och den stansade plattan stöder stabil installation. Efter montering och plätering verifieras M10×1,5-6g-gängan med kalibrerade GO/NO-GO-mätare för att förhindra att beläggningsuppbyggnad påverkar passformen.

Ansökningar

• Montering av industriell utrustning
• Plåt och kapslingar
• Maskinskydd och åtkomstpaneler
• Bil- och transportaggregat
• Anpassade OEM-fästsystem

Klar zinkplätering till ASTM B633

M10 zinkpläterad gängad basplatta får klar zinkplätering enligt ASTM B633 SC2 typ V. Beläggningen ger ett rent metalliskt utseende och korrosionsskydd samtidigt som funktionella gängdimensioner bibehålls. Pläteringstäckning, utseende och gängacceptans inspekteras efter slutbehandling.

Tekniska specifikationer

Kvalitetskontroll och batchrapporter

Varje parti avM10 Förzinkad gängad bottenplåtsstiftkontrolleras genom verifiering av inkommande material, dimensionskontroller under processen och slutinspektion. Kritiska egenskaper inkluderar plåtdiameter och tjocklek, gängad längd, M10×1,5-6g gauge acceptans, stiftinriktning, fogintegritet och färdigt yttillstånd.

• Materialcertifikat med kemisk sammansättning och mekaniska egenskaper
• Strikt rapport om mekaniska egenskaper för varje produktionsbatch
• Måttbesiktningsrapport enligt ritning M030192
• Inspektion av gänga GO/NO-GO mätare efter plätering
• Plätering inspektionsrapport och batch spårbarhet
• Gemensam utdragning, utskjutning eller vridmomentprovning när det anges av den godkända kontrollplanen

Utförandekrav

M10 förzinkad gängad basplatta måste vara fri från grader och vassa kanter. Färdiga delar måste också vara fria från olja, lösningsmedelsrester, korrosion, fläckar och annan förorening. Visuell inspektion bekräftar en ren, enhetlig förzinkad yta utan skador som kan påverka montering eller utseende.

OEM-tillverkning från JG

JG stödjer prototyper, produktionsprover och volymtillverkning avM10 Förzinkad gängad bottenplåtsstift. Teknisk granskning omfattar tillverkningsbarhet, verktyg, gängkontroll, fogverifiering, plätering och inspektionsdokumentation. Skicka till JG din ritning, årliga efterfrågan och kvalitetsdokumentkrav för offert.
