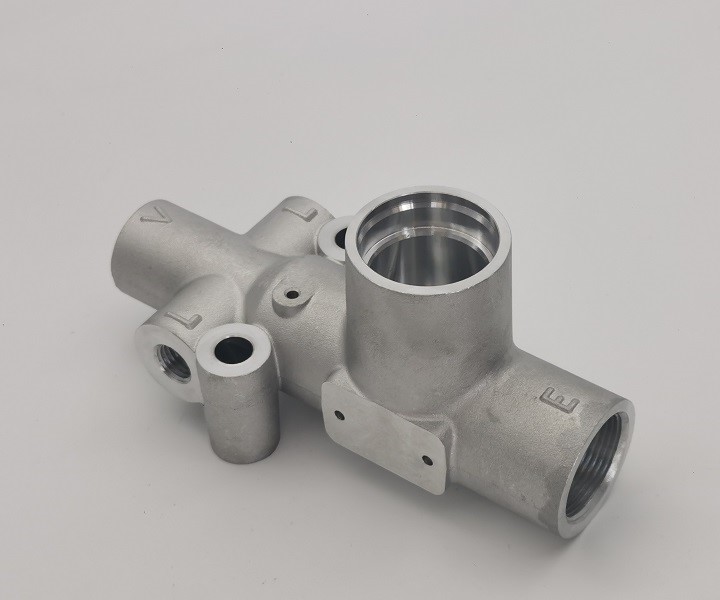

Anpassad A356-T6 aluminiumventilkroppsgjutning

Anpassad A356-T6 aluminiumventilkroppsgjutning

JG tillverkarAnpassad A356-T6 aluminiumventilkroppsgjutningför vätskekontroll, hydraulisk och pneumatisk utrustning som kräver ett lättviktshus med flera korsande passager. Delen kombinerar en komplex gjuten form med noggrant bearbetade hål, tätningssäten, monteringsytor och invändiga gängor. Gjutning minskar materialspill och skapar den förgrenade yttre geometrin effektivt, medan CNC-bearbetning etablerar de funktionella gränssnitt som behövs för tillförlitlig montering.

Produktionsversionen använder A356 aluminiumlegering i T6-skick. Materialkemin verifieras batchvis och den färdiga ventilkroppen får dimensions-, gäng- och läckageinspektion. Ett dokumenterat läckagetest vid 0,65 MPa med 40 sekunders hållning gav noll fel i den testade sjudelade satsen, vilket bekräftar integriteten hos den tryckinnehållande kroppen.

Aluminiumgjutning och CNC-bearbetningsprocess

DeAnpassad A356-T6 aluminiumventilkroppsgjutningbörjar med kontrollerad aluminiumgjutning för att bilda flergrenat hölje, utsprång och inre flödesvägsgeometri. T6-tillståndet ger en användbar balans mellan styrka, dimensionsstabilitet och bearbetbarhet. Bearbetningsdata fastställs sedan från gjutgodset så att varje gängad port, precisionshål och tätningsyta placeras konsekvent.

1. A356 aluminiumsmältning och materialbatchkontroll
2. Ventilkroppsgjutning och kontrollerad stelning
3. Rengöring, borttagning av grindar och ytbehandling
4. T6 värmebehandling tillstånd verifiering
5. Datumbearbetning och precisionsfixturinställning
6. CNC-borrning, fasad, borrning och invändig gängning
7. Gradning och rengöring av korsande flödespassager
8. Besiktning av dimensioner, gängor och ytfinish
9. 0,65 MPa läckagetest med 40 sekunders håll
10. Slutstädning, dokumentation och exportpackning

Komplex multiportsgeometri

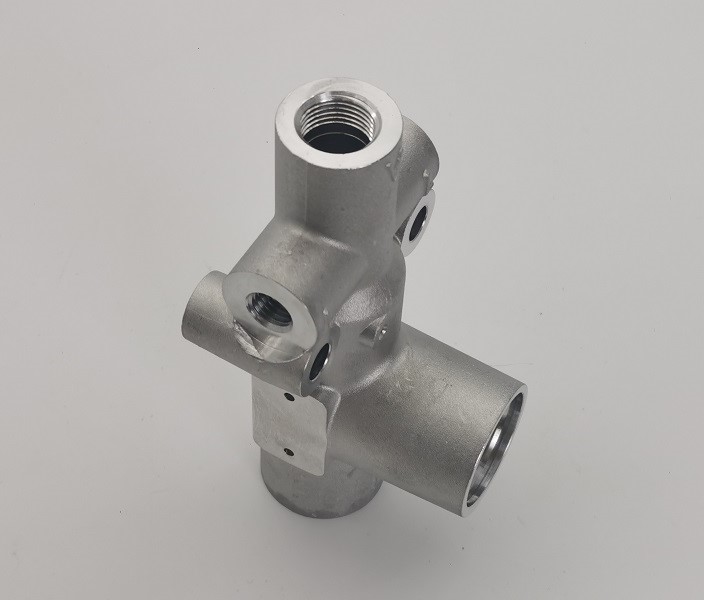

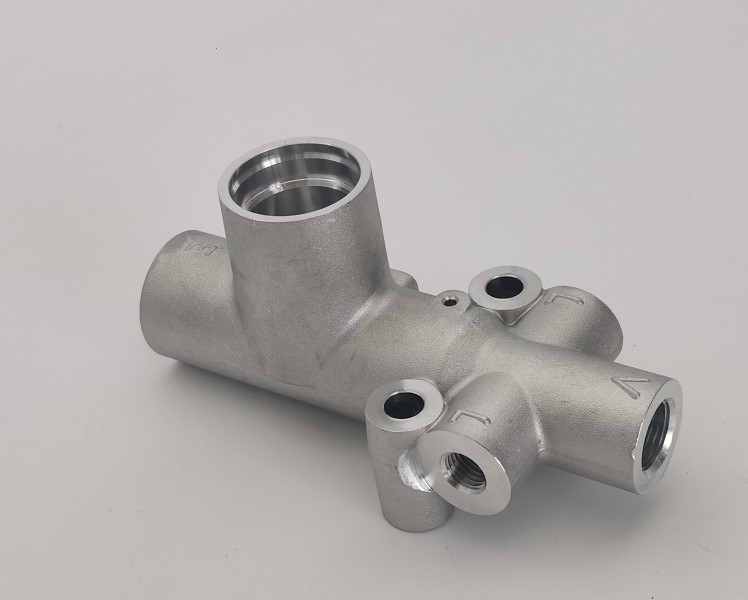

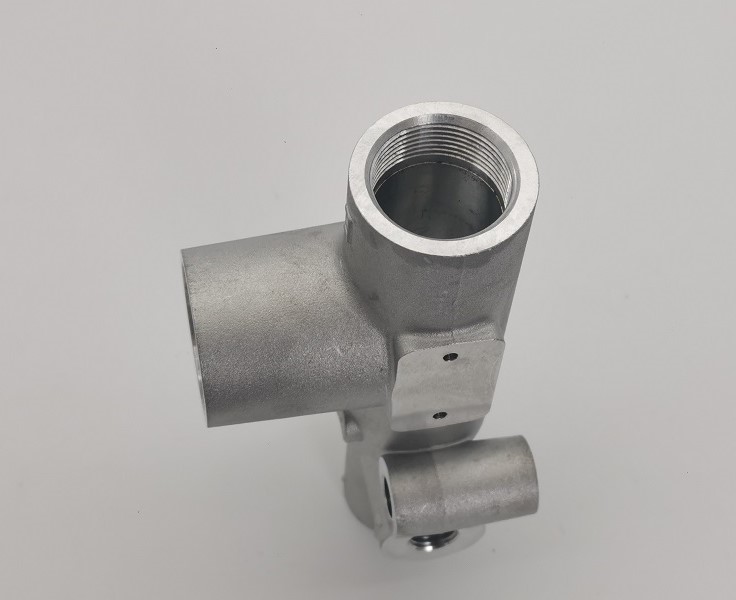

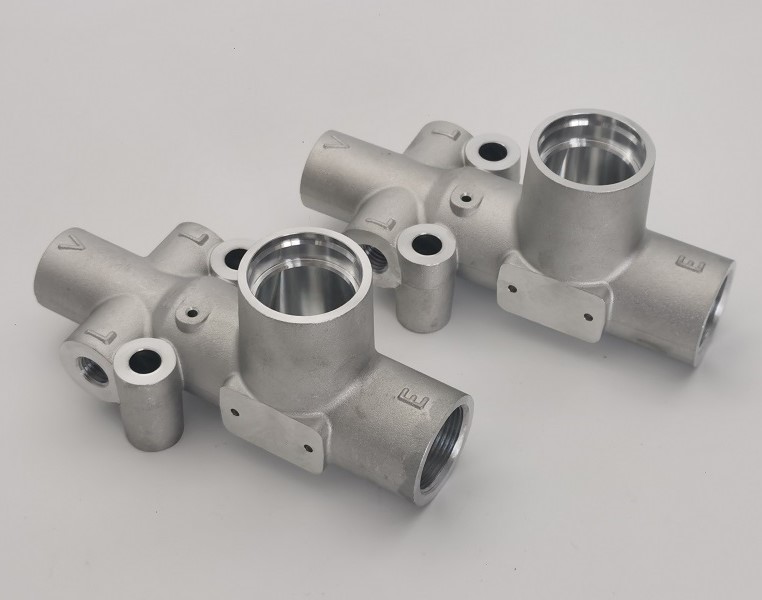

Ventilhuset innehåller flera korsande portar anordnade i olika riktningar. Denna geometri skapar två sammanlänkade tillverkningsutmaningar: bibehålla gjutningsintegriteten kring förändringar i snitttjocklek och exakt lokalisering av bearbetade passager från stabila referenspunkter. Processplanering måste också ge verktyg åtkomst till interna funktioner utan att skada de omgivande gjutna ytorna.

JG kontrollerar fixturens orientering och bearbetningssekvens så att huvudhålet, sidoportarna, monteringshålen och gängade anslutningar förblir korrekt relaterade. FörAnpassad A356-T6 aluminiumventilkroppsgjutning, borttagning av grader är särskilt viktigt där borrade passager korsar inuti huset. Invändiga kanter rengörs för att stödja obehindrat flöde och förhindra att lösa partiklar kommer in i det slutliga systemet.

Precisionshål, gängor och tätningsytor

Ritningen inkluderar ett 28 mm H7 precisionshål, en 32 mm K7 lokaliseringsdiameter och 26 mm H8 portfunktioner. Gängade anslutningar inkluderar M28 x 1,5-7H, M18 x 1,5-7H och M12 x 1,5-7H. Dessa funktioner kräver kontrollerade verktyg, styv arbetshållning och lämplig gänginspektion för att uppnå repeterbar monteringspassning.

Tätningsprestanda beror på mer än enbart diametern. Hålets rundhet, koaxialitet, ytposition, fasgeometri och lokal ytfinish påverkar alla de installerade ventilkomponenterna. DeAnpassad A356-T6 aluminiumventilkroppsgjutningbearbetas från definierade referenspunkter och inspekteras med mätare och koordinatmätutrustning vald för varje kritisk egenskap.

Läckagetestning för tryckintegritet

Varje tryckinnehållande ventilhus kräver bekräftelse på att de gjutna och bearbetade gränssnitten är täta. Det dokumenterade produktionstestet tillämpar 0,65 MPa tryck och håller trycket i 40 sekunder. Den refererade batchen innehöll sju ventilkroppar, med noll fel och ett totalt resultat OK.

Läckagetestning hjälper till att identifiera porositet, ofullständig tätning, skadade gängor eller passagedefekter som kanske inte är synliga vid vanlig dimensionsinspektion. Testförhållanden och acceptansresultat kan registreras för produktionsspårbarhet. Denna verifiering ger OEM-kunder ytterligare förtroende förAnpassad A356-T6 aluminiumventilkroppsgjutninginnan den sätts i slutmontering av utrustningen.

A356-T6 materialverifiering

Själva produktionsmaterialet är A356-T6 aluminium. En satsvis kemisk analys bekräftade 7,001 % kisel, 0,085 % järn, 0,024 % koppar, 0,015 % mangan, 0,334 % magnesium, 0,012 % zink och 0,119 % titan, med ett totalt resultat OK. Legeringen ger god gjutbarhet, korrosionsbeständighet och bearbetbarhet för komplexa tryckhus.

Materialcertifikat identifierar ritningsreferens, rapportnummer och ugnsparti för spårbarhet. Genom att kombinera kemiverifiering med process- och inspektionsregister hjälper JG att upprätthålla konsekvent materialkontroll från gjutning till slutlig leverans.

Tekniska specifikationer

Ytfinish och gradning

Produkten kombinerar avsiktligt enhetliga gjutna ytor med ljusa bearbetade gränssnitt. Funktionella ytor och hål bearbetas endast där noggrannhet eller tätning krävs, vilket bevarar materialet och kostnadsfördelarna med gjutning. Maskinbearbetade områden kontrolleras för skrammel, verktygsmärken, bucklor och andra defekter som kan påverka monteringen.

Skärande hål, gängingångar och invändiga passagekanter avgradas noggrant. Den avslutadeAnpassad A356-T6 aluminiumventilkroppsgjutningrengörs för att ta bort spån och rester före läckagetestning, vilket hjälper till att skydda nedströmsventiler, tätningar och vätskekretsar.

Kvalitetskontroll och dokumentation

Kvalitetsplanering omfattar verifiering av inkommande material, första inspektion, processkontroller och slutlig funktionstestning. Bromsok, mikrometrar, hålmätare, gängmätare, höjdmätare och CMM-utrustning används enligt funktionstyp och tolerans. Kritiska tätnings- och lokaliseringsdimensioner får fokuserad inspektion.

Materialcertifikat, resultat av dimensionsinspektioner och register över läckagetest finns tillgängliga för spårbarhet. Den dokumenterade materialrapporten bekräftar A356-T6-kemin, medan läckagerapporten registrerar testtryck, hålltid, kvantitet och acceptansresultat. Dessa poster stöder OEM-godkännande och konsistens vid upprepad beställning.

Produktegenskaper

• A356-T6 aluminiumkonstruktion för låg vikt och korrosionsbeständighet
• Komplex ventilkropp med flera portar
• Precision CNC-bearbetade hål och tätningsytor
• M28, M18 och M12 invändiga gängade anslutningar
• H7, H8 och K7 kontrollerade passningar
• Rena, gradfria korsande inre passager
• 0,65 MPa läckagetestning med 40 sekunders hållning
• Materialkemi och spårbarhet av ugnspartier
• Besiktningsdokumentation finns
• OEM-tillverkning enligt kundritningar

Ansökningar

• Hydrauliska ventiler och grenrörsenheter
• Pneumatisk styrutrustning
• Industriella vätskedistributionssystem
• Automationsmaskineri
• Mobil och materialhanteringsutrustning
• Anpassade OEM tryckkontrollaggregat

OEM ventilhus i aluminium från JG

JG levererar skräddarsydda aluminiumgjutgods som kombinerar produktion i nästan nätform med precision CNC-bearbetning och funktionstestning. Teknisk granskning omfattar gjutningsgeometri, bearbetningsdata, gängstandarder, toleransstapling, rengöring av inre passager och krav på läckagetest innan produktionen påbörjas.

Skicka till JG din ritning, 3D-modell, årlig kvantitet och kvalitetsdokumentkrav för offert. JG kan tillverkaAnpassad A356-T6 aluminiumventilkroppsgjutningoch liknande läcktestade aluminiumhöljen för prototyp-, småbatch- och upprepad OEM-produktion.
