Custom 6061 aluminium CNC basblock

Custom 6061 aluminium CNC basblock

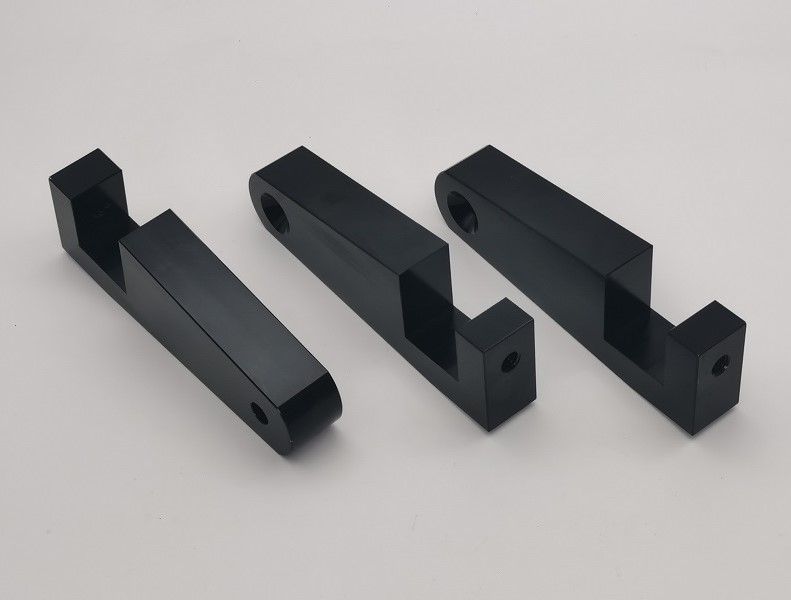

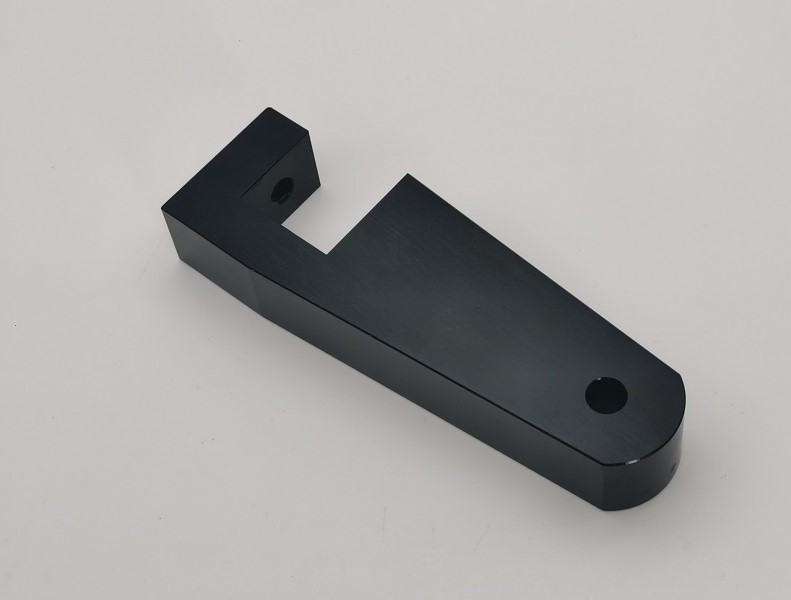

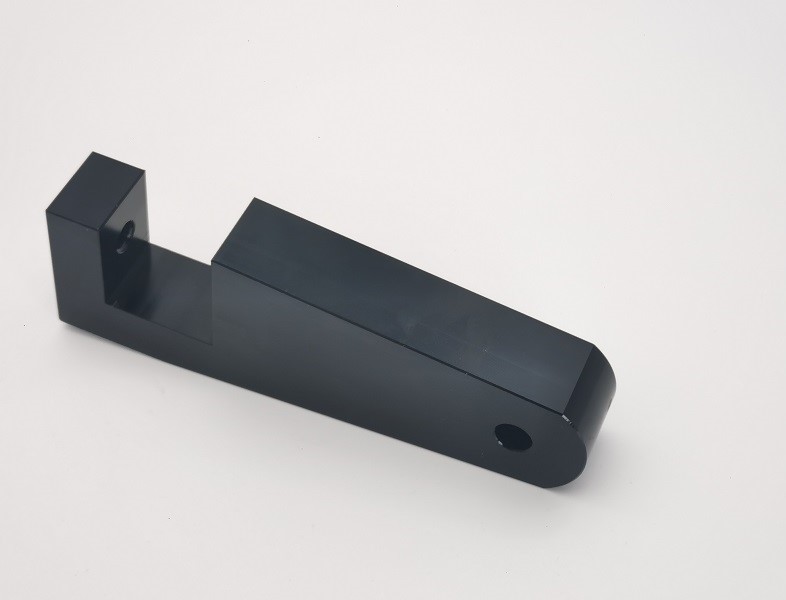

JG tillverkarCustom 6061 aluminium CNC basblockfrån 6061-T6 aluminium för precisionsmontering, fixtur, automation och rörelsekontroll. Delen kombinerar en lång bearbetad kropp, en rundad monteringsände, en avtrappad central öppning och en upprätt gängad ände. CNC-fräsning, spårbearbetning, borrning, gängning och försänkning koordineras i en kontrollerad sekvens så att de funktionella funktionerna förblir exakt placerade i förhållande till varandra.

Denna komponent tillverkas enligt kundens ritning 36002 Rev A. Dess geometri inkluderar en 10-graders konisk funktion, ett 3/8-16 UNC-2B gängat hål, en 82-graders försänkning och en specificerad 32 RMS ytfinish. Efter bearbetning och gradning får komponenten en svartanodiserad yta för korrosionsbeständighet och ett rent, enhetligt utseende. Slutlig dimensionsinspektion bekräftar de kritiska egenskaperna före leverans.

Precision CNC tillverkningsprocess

DeCustom 6061 aluminium CNC basblockbörjar med 6061-T6 aluminiumlager. Datumytor upprättas först för att ge en stabil referens för efterföljande fräsoperationer. Ytterprofilen, stegöppningen, avsmalnande ytorna och den rundade änden bearbetas sedan med kontrollerade verktygsbanor. Håltagningsoperationer slutförs från definierade referenspunkter för att bibehålla inriktning med kroppen och slitsen.

1. 6061-T6 aluminiumförberedelse och verifiering av inkommande material
2. Datum planfräsning och kroppstjocklekskontroll
3. Ytterprofil och konturbearbetning med rundad ände
4. Steg, ficka och CNC-fräsning med konisk spår
5. Precisionsborrning, 3/8-16 UNC-2B gängning och 82-graders försänkning
6. Kantbrytning och fullständig borttagning av grader
7. Föranodisering av dimensionsinspektion och ytbehandling
8. Svart anodisering, rengöring och visuell inspektion
9. Slutlig dimensionell inspektion och skyddande exportförpackning

10-graders konisk spårkontroll

Den stegade öppningen är en av de största tillverkningsutmaningarna för detta CNC-bearbetade basblock. De 10-graders avsmalnande ytorna måste genereras från konsekventa bearbetningsdata medan öppningsbredden, skuldrans placering och omgivande väggtjocklek förblir kontrollerade. JG använder styv arbetshållning och lämpliga efterbearbetningspass för att minska fräsböjningen och producera repeterbar passningsgeometri.

Invändiga hörn och avbrutna kanter är försiktigt avgradade utan att avrunda funktionsytor. Detta är viktigt för sammanställningar därCustom 6061 aluminium CNC basblocklokaliserar eller stödjer en annan komponent inuti den stegvisa öppningen. Rena övergångar och gradfria kanter hjälper till att förbättra monteringspassningen och minska risken för repor i intilliggande delar.

Gäng- och hålbearbetning

Änddelen innehåller en 3/8-16 UNC-2B invändig gänga. Dess position i förhållande till basytorna och slitsen styrs genom datumbaserad borrning och gängning. Gängkvaliteten kontrolleras med lämpliga mätare så att det passande fästelementet kan greppa smidigt och utveckla en pålitlig klämkraft.

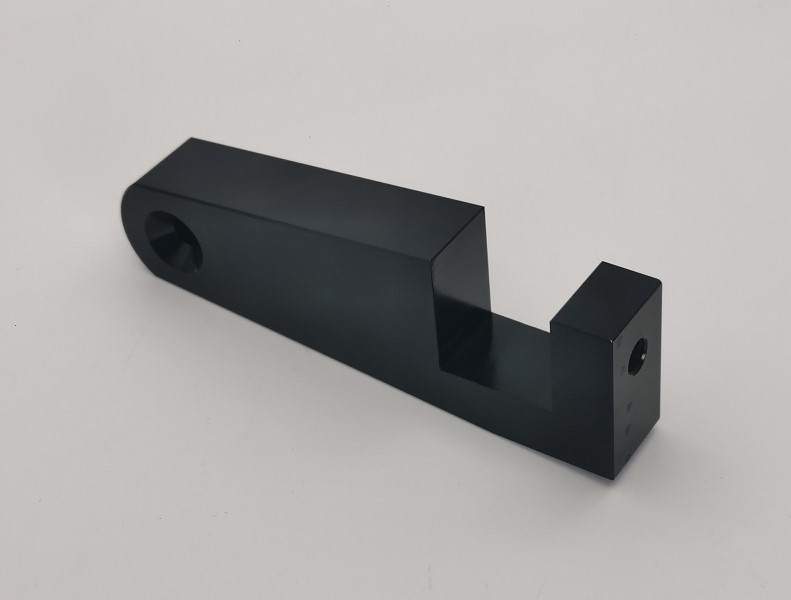

Den motsatta rundade änden inkluderar ett 0,38-tums hål med en 82-graders försänkning. Korrekt verktygsinriktning och kontrollerat försänkningsdjup är viktigt för jämna fästelement. Håldiameter, position och försänkningsgeometri inspekteras som en del av den slutliga kvalitetsplanen förCustom 6061 aluminium CNC basblock.

Svart anodisering och dimensionell stabilitet

Svart anodisering ger aluminiumytan förbättrad korrosionsbeständighet, slitskydd och ett professionellt mörkt utseende. Eftersom anodisering tillför ett kontrollerat oxidskikt, måste bearbetningsprocessen ta hänsyn till beläggningsuppbyggnad på precisionsgränssnitt och gängade eller passande funktioner. Ytor rengörs före behandling och den färdiga delen kontrolleras för enhetlig färg, fläckar, repor och utsatta områden.

JG samordnar bearbetningstillägg, maskeringskrav när specificerat och efterbesiktning för att bibehålla funktionella dimensioner. Denna kontroll är särskilt användbar för enCustom 6061 aluminium CNC basblockanvänds i tättslutande industrimontage, där beläggningens konsistens och dimensionell repeterbarhet är viktiga.

Tekniska specifikationer

Ytfinish och gradning

Ritningen anger 32 RMS för bearbetade ytor. Verktygsval, matningskontroll och efterbearbetning planeras för att uppnå en konsekvent bearbetad textur före anodisering. Särskild uppmärksamhet ägnas åt de långa sidoytorna, avsmalnande ytorna, fickväggarna och övergången runt den rundade änden.

Varje egg granskas efter bearbetning. Tvärhål, gängade ingångar, försänkta kanter och invändiga spårhörn är avgradade så att den färdiga komponenten är säker att hantera och redo för montering. Den anodiserade ytan inspekteras visuellt för repor, fläckar, gropar och ojämn färg.

Kvalitetskontroll

Kvalitetskontrollen börjar med ritningsgranskning och fortsätter genom godkännande av första stycket, mätning i processen och slutbesiktning. Bromsok, mikrometrar, höjdmätare, gängmätare och koordinatmätutrustning väljs enligt den funktion som verifieras. Kritiska relationer mellan basdatum, konisk öppning, gängat hål och försänkt monteringshål får fokuserad uppmärksamhet.

Inspektionsresultaten är spårbara till produktionspartiet. Materialcertifikat och måttbesiktningsrapporter kan tillhandahållas på begäran. Detta dokumenterade tillvägagångssätt hjälper till att säkerställa att varjeCustom 6061 aluminium CNC basblockuppfyller kundens ritning och är redo att integreras i den tänkta monteringen.

Produktegenskaper

• Lätt, korrosionsbeständig 6061-T6 aluminiumkonstruktion
• Precisions CNC-fräst stegad och avsmalnande öppning
• Kontrollerade 10-graders parningsansikter
• 3/8-16 UNC-2B gängad monteringsfunktion
• 82-graders försänkning för konsekvent fäste
• Krav på 32 RMS bearbetad ytfinish
• Enhetlig svartanodiserad skyddsfinish
• Gradfria hål, gängor, fickor och invändiga kanter
• OEM-tillverkning enligt kundritningar
• Stöd för prototyp, små serier och upprepad produktion

Ansökningar

• Monteringsenheter för industriella maskiner
• Automationsutrustning och produktionsfixturer
• Rörelsekontroll och positioneringssystem
• Anpassade jiggar, klämmor och stödmekanismer
• Precisionsmekanisk utrustning
• OEM konstruktions- och lokaliseringskomponenter i aluminium

OEM CNC aluminiumbearbetning från JG

JG tillhandahåller ritningsbaserad CNC-bearbetning för anpassade aluminiumkomponenter med komplexa profiler, fickor, slitsar, gängor och ytbehandlingar. Vårt ingenjörsteam granskar datumstrategi, verktygsåtkomst, toleransstapling och efterbehandlingskrav före produktion. Detta hjälper till att minska variationen och stöder stabila återkommande beställningar.

Skicka till JG din ritning, 3D-modell, erforderlig mängd och besiktningskrav för offert. Oavsett om du behöver prototyper eller pågående produktion kan vi tillverkaCustom 6061 aluminium CNC basblockoch liknande precisionsaluminiumdelar med responsivt tekniskt stöd och kontrollerad kvalitet.
