Custom C1045 Hårdförkromad rälsskaft

Custom C1045 Hårdförkromad rälsskaft

JG tillverkarCustom C1045 Hårdförkromad rälsskaftför indexering av vagnar, positioneringsmekanismer och industriella linjära rörelseaggregat. Komponenten är tillverkad av AISI C1045 kalldraget stål och kombinerar CNC-svarvning, spårbearbetning, precisionsslipning, polering och hårdförkromning. Den kritiska ytterdiametern avslutas efter plätering så att axeln uppnår den erforderliga passformen, ytkvaliteten och slitstyrkan.

Denna produkt är inte en standard kommersiell kromstav. Dess gängade ände, stegformade och slitsade huvud, kontrollerade axeldiameter och specificerade ytfinish kräver en samordnad bearbetnings- och pläteringsprocess. Materialcertifiering och en dimensionell inspektionsrapport stödjer spårbarhet för OEM-produktion.

Tillverkningsprocess

DeCustom C1045 Hårdförkromad rälsskaftbörjar med certifierad stålstång av medelhög kolhalt. Stabila bearbetningsreferenser fastställs innan gängan, ändstegen och spåret produceras. Sliptillägg och kromtjocklek planeras tillsammans eftersom den slutliga ytterdiametern på 0,4991/0,4986 tum måste uppnås efter hårdförkromning.

1. Verifiering av inkommande C1045 stålstång och spårbarhet för värmebatch
2. Kapning och CNC-svarvning av axelkropp och ändsteg
3. 5/16-18 UNC-3A utvändig gängbearbetning
4. Ändslitsfräsning och kantfasning
5. Pre-plating precisionsslipning och polering
6. Hårdkromplätering till 0,0003-0,0006 tum tjocklek
7. Precisionsslipning efter plätering till den slutliga ytterdiametern
8. Slutlig polering till RMS 16 maximal ytfinish
9. Gradning, rengöring och visuell kontroll
10. Dimensionell inspektion och skyddande exportförpackning

Diameterkontroll efter plätering

Den största tekniska utmaningen är förhållandet mellan plätering och den slutliga lagerdiametern. Hård krom avsätts på stålytan, men pläteringstjockleken kan variera runt kanter och förändringar i geometri. JG kontrollerar därför förplåtens diameter, pläteringstillägg och slutlig malningsmassa som en process.

Efter kromplätering, denCustom C1045 Hårdförkromad rälsskaftär färdigslipad till 0,4991/0,4986 tum, motsvarande ungefär 12,677/12,664 mm. Det totala diametertoleransbandet är endast 0,0005 tum, eller cirka 0,013 mm. Denna täta kontroll för efterplätering stöder repeterbar vagnpassning utan att förlita sig på okontrollerad kromuppbyggnad.

Precisionsslipning och RMS 16 ytfinish

Den långa cylindriska ytan är specificerad till RMS max 16, cirka Ra 0,4 mikrometer. För att uppnå denna finish krävs ett stabilt centrumstöd, kontrollerade slipparametrar, lämplig hjulbehandling och noggrann polering. Ytans skick kontrolleras med avseende på slipbränna, skrammel, skåror, plätering av gropar och hanteringsskador.

Ett krav på rakhet på 0,002 tum begränsar också böjning längs den funktionella skaftlängden. FörCustom C1045 Hårdförkromad rälsskaft, rakhet och ytfinish samverkar: en slät diameter ensam kan inte ge tillförlitlig linjär styrning om axeln är förvrängd. Inspektion fokuserar därför på både ytan och den fulla funktionella geometrin.

Funktioner med gängade och slitsade ändar

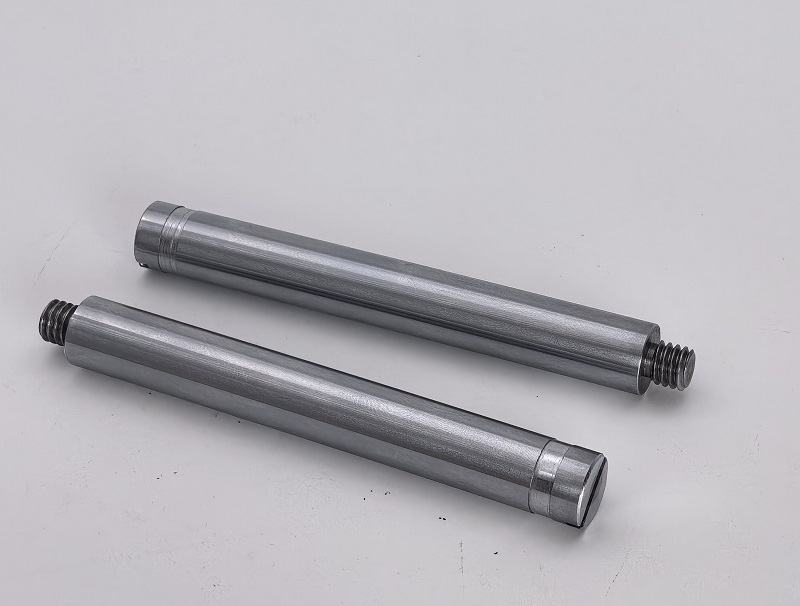

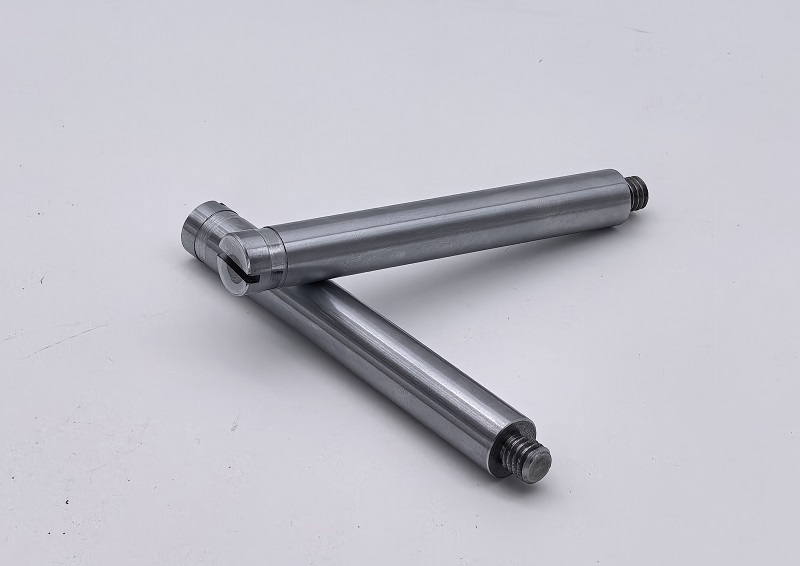

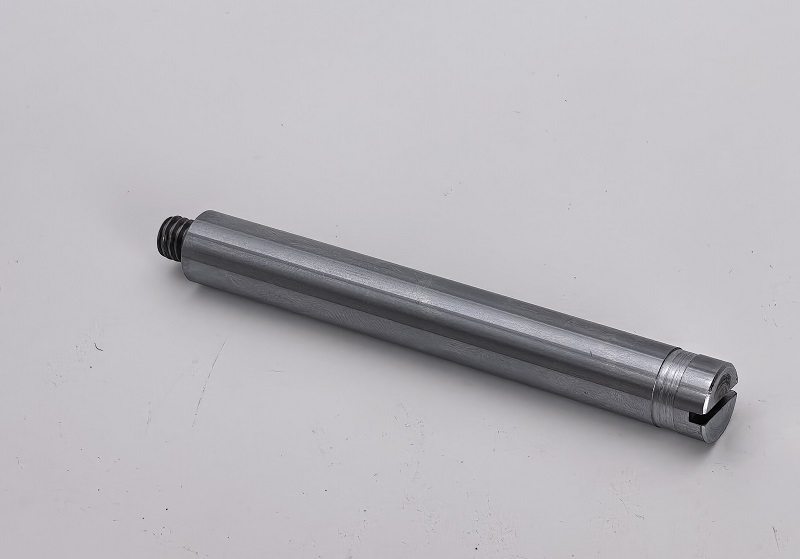

Ena änden innehåller en 5/16-18 UNC-3A utvändig gänga för säker montering. Den motsatta änden inkluderar en stegvis diameter och precisionsspår för indexering eller drivingrepp. Dessa egenskaper måste förbli korrekt relaterade till markaxelns axel så att den sammansatta mekanismen kan överföra rörelse utan bindning eller överdrivet spel.

Faser och övergångar avgradas före slutbesiktning. Skyddsförpackning förhindrar stötmärken på gängan, slitshuvudet och förkromad lageryta under hantering och internationell transport.

Tekniska specifikationer

C1045 Materialverifiering

Ritningen anger AISI C1045 kalldraget stål. Produktionsmaterialcertifikatet identifierar stål av grad 45 från en spårbar värme och batch, vilket stöder de kemi och mekaniska egenskaper som förväntas för detta axelmaterial med medium kol. Den certifierade kemin innehåller 0,45 % kol, 0,59 % mangan och kontrollerade restämnen.

Råmaterial mekaniska testresultat registrerar en draghållfasthet på cirka 672-673 MPa, sträckgräns på 417-427 MPa, töjning på 24,0-24,5 % och minskning av arean med 48 %. Dessa certifikatvärden ger spårbarhet för det inkommande stålet som används för att tillverkaCustom C1045 Hårdförkromad rälsskaft; ingen separat färdig värmebehandling anges på ritningen.

Dimensionell inspektion

Den dimensionella rapporten omfattar fem provdelar och femton identifierade egenskaper. Inspektionspunkter inkluderar slutlig axeldiameter, rakhet, kontrollerade längder, ytfinish på marken, avfasningar, änddiametrar, spårdimensioner och gängan 5/16-18 UNC-3A. Måtten registreras i millimeter medan de ursprungliga ritningsmåtten kvarstår i tum.

Slutbesiktning använder mikrometrar, ytbehandlingsutrustning, gängmätare och lämpliga metoder för rakhetsmätning. Inspektionsprotokoll kan levereras med försändelser vid behov. DeCustom C1045 Hårdförkromad rälsskaftkontrolleras också visuellt för grader, vassa kanter, repor, pläteringsskador, fläckar och oskyddade kontaktytor.

Produktegenskaper

• AISI C1045 mellankolstålkonstruktion
• Hård kromyta för slitage och korrosionsbeständighet
• Slutlig precisionsslipning utförd efter kromplätering
• 0,0005 tum totalt toleransband med ytterdiameter
• RMS 16 max slipad och polerad yta
• Kontrollerad rakhet för smidig körning
• Precision 5/16-18 UNC-3A utvändig gänga
• Maskinbearbetad stegad och slitsad indexände
• Material och dimensionell spårbarhet
• OEM-tillverkning enligt kundritningar

Ansökningar

• Indexering av vagnmekanismer
• Linjära positioneringssystem
• Automationsutrustning
• Industriell styrning och rälsenheter
• Maskiner för förpackning och konvertering
• Anpassad OEM rörelsekontrollutrustning

OEM Precision Shaft Manufacturing från JG

JG levererar specialanpassade stålaxlar som kräver samordnad svarvning, slipning, plätering och inspektion. Teknisk granskning omfattar val av datum, sliptillägg, pläteringstjocklek, gängklass, rakhet, ytfinish och skyddande förpackning innan produktionen påbörjas.

Skicka till JG din ritning, årsmängd och dokumentationskrav för offert. JG kan tillverkaCustom C1045 Hårdförkromad rälsskaftoch liknande precisionsslipade krompläterade axlar för prototyp-, småparti- och upprepad OEM-produktion.
