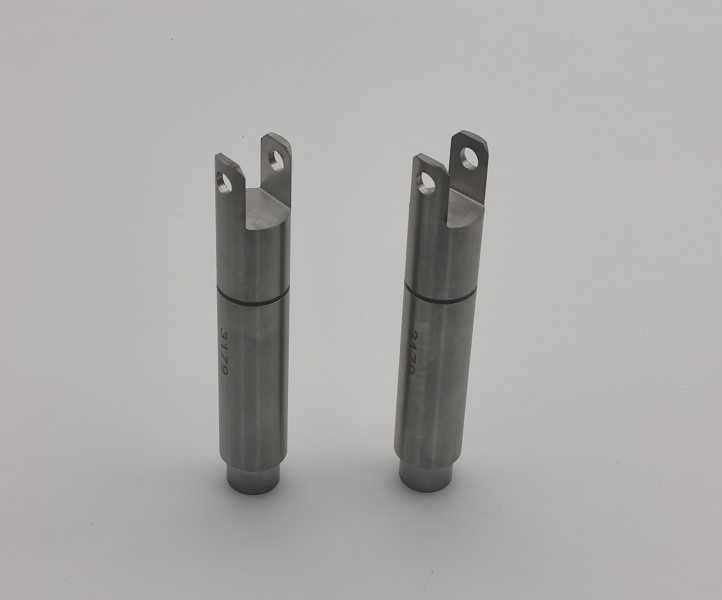

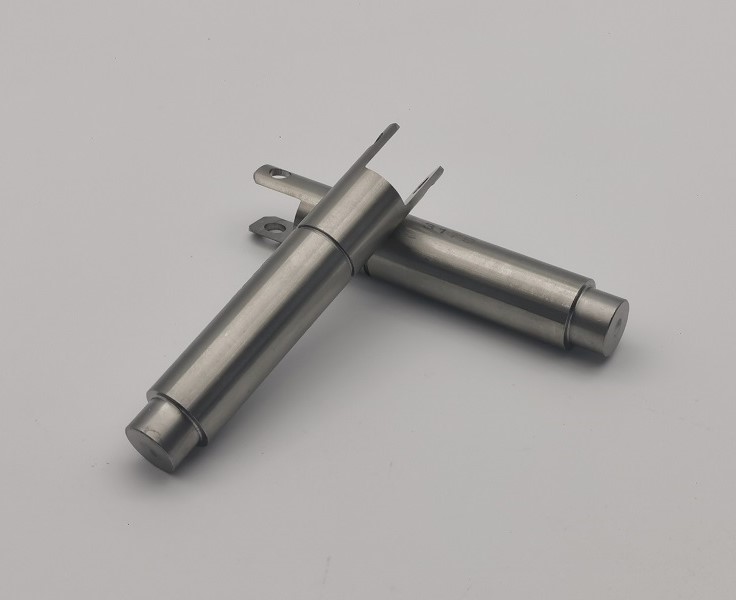

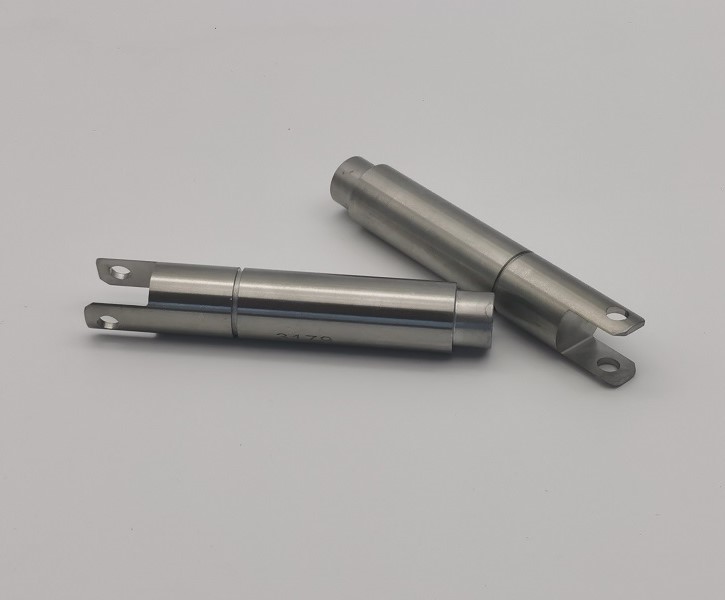

JG tillverkarCustom 440C medicinsk kolvbäraraxelför medicinsk utrustning och precisionskolvmekanismer. Denna slanka gaffelförsedda komponent kombinerar härdade lagerdiametrar, snäva geometriska toleranser och en delikat tvåfliksanslutningsfunktion. Tillverkningskontroll efter värmebehandling är väsentlig eftersom det färdiga skaftet måste ge exakt rörelse samtidigt som det förblir rent, gradfritt och fritt från kosmetiska eller strukturella skador.

Produktöversikt

Custom 440C medicinsk kolvbäraraxel är tillverkad enligt ritning 121755 Revision A från AISI 440C rostfritt stål. Komponenten har en total längd på 3,545 tum, en lång precisionsslipad kropp, stegade änddiametrar och en gaffeländ ände med ett kontrollerat tvärhål. Ritningen kräver slutliga mått och ytbehandlingar som ska uppnås efter värmebehandling.

Tillverkningsprocess

1. 440C rostfritt stål materialverifiering och spårbarhet
2. CNC-svarvning av axelkropp, skuldror och sliptillägg
3. Precisionsfräsning av gaffelskåran och två ändflikar
4. Tvärhålsborrning och kontrollerad kantförberedelse
5. Värmebehandling till 53-58 HRC
6. Efter värmebehandlingens rakhet och dimensionskontroll
7. Precisionscylindrisk och axelslipning till slutlig storlek
8. Gradning, delmärkning, rengöring och visuell kontroll
9. Slutlig dimensionell inspektion och skyddande medicinsk komponentförpackning

Efter värmebehandlingsslipning och dimensionsstabilitet

Den största tillverkningsutmaningen för Custom 440C Medical Piston Carrier Shaft är att bibehålla rakhet, diameternoggrannhet och referensförhållanden efter härdning. Referensprocessen kräver ett cirka 0,645-tums ämne, värmebehandling och slipning till slutliga dimensioner. Kontrollerad värmebehandling, lämplig malningsmån, malningsparametrar med låg värme och mellanliggande inspektion hjälper till att förhindra förvrängning och slipbränna.

Gaffelflikar och Precision Cross-Hole Control

Gaffeländen på Custom 440C Medical Piston Carrier Shaft inkluderar två tunna flikar som omger ett centralt spår. Tvärhålet är specificerat till 0,198 +/-0,001 tum med geometriska kontroller hänvisade till datum A. Noggrant flikavstånd, anpassat hålläge och noggrann avgradning stödjer tillförlitlig stiftmontering. Dedikerad förpackning skyddar de två flikarna från stötar eller böjningar under transporten.

Tekniska specifikationer

Kvalitetsdokument

• Materialcertifikat och värmespårbarhet
• Värmebehandling och hårdhetsrapport
• Dimensionell inspektionsrapport med varje leverans
• Intyg om överensstämmelse som identifierar artikelnummer och revision
• RoHS-överensstämmelsecertifikat för det specificerade materialet vid behov
• Besiktningsdokumentation för första artikeln på begäran

Produktegenskaper

• Premium AISI 440C rostfritt stål
• Värmebehandlad till 53-58 HRC
• Precisionsslipning efter värmebehandling
• Snäva markdiametrar och geometriska toleranser
• Exakt gaffelspår och korshålsförhållande
• Gradfri, ren medicinsk komponentfinish
• Skyddad förpackning för ömtåliga gaffelflikar
• OEM-tillverkning enligt kundritningar

Ansökningar

• Medicinska kolvmekanismer
• Diagnostisk och analytisk utrustning
• Medicinska vätskekontrollaggregat
• Precision medicinska rörelsesystem
• Anpassade OEM medicinska maskiner

Geometrisk och ytkvalitetskontroll

Custom 440C medicinsk kolvbäraraxel inkluderar vinkelräthet, parallellitet, planhet och referensreferens geometriska kontroller ner till 0,001-0,005 tum. Markytor och gaffelegenskaper inspekteras med lämplig precisionsutrustning. Alla vassa hörn är brutna och inga lösa eller hängande grader eller stringers är tillåtna.

Renlighet och visuella krav

Alla ytor måste vara rena och fria från fläckar, missfärgning, repor, bucklor, sprickor, fläckar, smuts, fett och andra föroreningar. Identifiering etsas i ritningsspecificerad zon med kontrollerad grovhet. Den färdiga Custom 440C Medical Kolvbäraraxeln hanteras och packas för att skydda precisionsslipade diametrar, tvärhål och gaffelflikar.

OEM Medical Precision Machining från JG

JG levererar Custom 440C Medical Piston Carrier Shaft från prototypkvantiteter till upprepad produktion. Vår integrerade process omfattar CNC-svarvning, gaffelbearbetning, härdning, precisionsslipning, dimensionskontroll, renhetskontroll och skyddande förpackningar. Material, värmebehandling, överensstämmelse och inspektionsdokumentation stödjer kundernas krav på kvalitet och spårbarhet.
