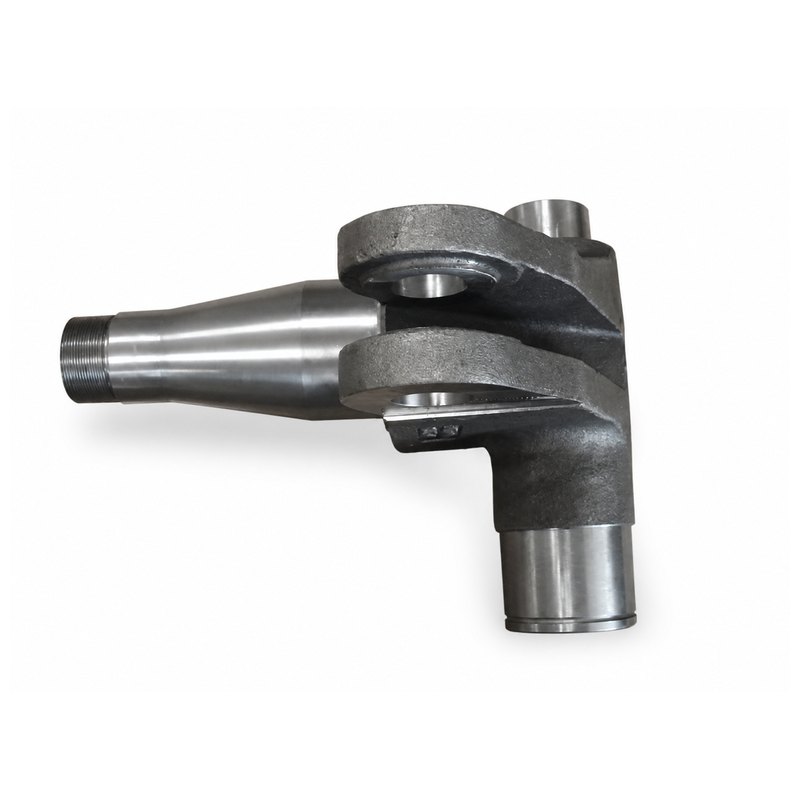

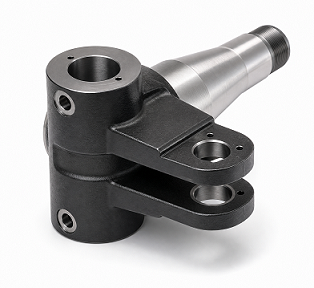

Styrspindel för materialhanterare i gjutet stål

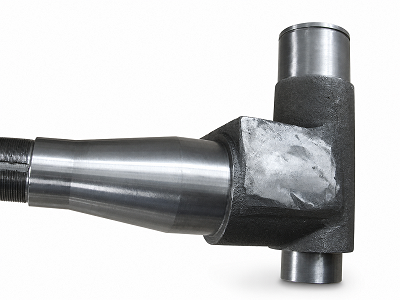

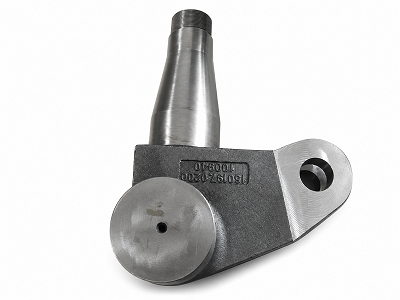

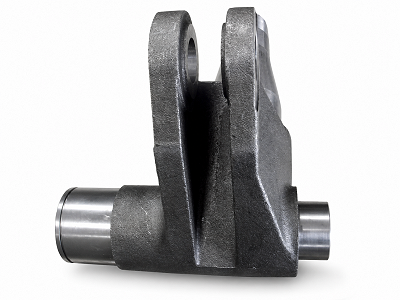

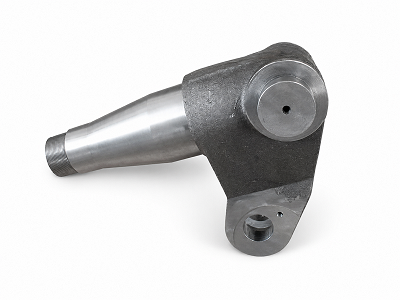

JG tillverkarStyrspindel för materialhanterare i gjutet stålför styrsystem som används i materialhanteringsmaskiner. Denna högerhanda styrspindel kombinerar en avsmalnande hjulspindel, stora lagertappar och gaffelliknande monteringsarmar i en höghållfast gjutstålkomponent. Kontrollerad gjutningsintegritet och noggrann bearbetning är avgörande eftersom delen bär ratt-, hjul- och stötbelastningar under kontinuerlig utrustningsdrift.

Produktöversikt

Styrspindeln för gjutstålmaterialhanteraren är gjord av dragningskontrollerat krom-molybdengjutstål och värmebehandlat enligt QT2-kraven för mekaniska egenskaper. Precisionsgjutning skapar den komplexa lastbärande geometrin, medan efterföljande bearbetning producerar lagersäten, koaxialtappar, stifthål, lokaliseringsytor och M60×2-gänga som krävs för tillförlitlig montering med hjulnavet och styrsystemet.

Tillverkningsprocess

1. Precisionsgjutning med kontrollerade mögel-, gjutnings- och stelningsparametrar
2. Värmebehandling till specificerat QT2-tillstånd
3. Initial bearbetning och förberedelse av ultraljudstestytor
4. 100 % ultraljudsinspektion enligt EN 12680-2 Nivå 2
5. Precisionsbearbetning av axeltappar, hål, gängor och nollpunktsytor
6. Inspektion av CMM, hålmått, mikrometer och gängmätare
7. Maskering av alla precisionsfunktionsytor
8. Korrosionsbeständig ytmålning
9. Slutbesiktning, batchdokumentation och exportförpackning

Tekniskt värde: Nav och styrinriktning

Den huvudsakliga tillverkningsutmaningen för styrspindeln för gjutstålmaterialhanteraren är att kontrollera förhållandet mellan den långa koniska spindeln, lagertappar och gaffelmonteringshål. Kritiska passningar inkluderar funktionerna Ø65g6, Ø95h6, Ø60j6, Ø85j6 och Ø40H7. Koaxialitetskrav ner till 0,02 mm och krav på vinkelräthet eller utlopp hänvisade till datum A kräver stela fixturer, stabil värmebehandling och styrning av efterbearbetning.

UT och MT nivå 2 inspektion

Styrspindeln för materialhanteraren i gjutet stål inspekteras ultraljud efter den första bearbetningen, när testytorna ger tillförlitlig ljudöverföring. Den godkända processen använder kontaktinspektion med oljekoppling, 2 MHz longitudinell våg, tvillingkristall- och vinkelsonder och en Ø3 mm korsborrad referensreflektor. Hela gjutgodset undersöks med 100 % täckning enligt EN 12680-2 Nivå 2 av kvalificerad Nivå II eller Nivå III personal. Magnetisk partikeltestning (MT) till nivå 2 utförs också för att verifiera yta och nära yta integritet i ritningsspecificerade områden.

Gjutintegritet och begränsade reparationsområden

Ritningsmarkerade zoner av styrspindeln för gjutstålmaterialhanteraren har definierade yta och inre defektacceptansnivåer. Det angivna begränsade området tillåter inte svetsning, vilket förhindrar att ej godkänd reparation påverkar en högt belastad övergång. Ytkvalitet, inre sundhet, bearbetningstillåtelse och spårbar disposition av eventuella indikationer kontrolleras innan komponenten går vidare till slutlig bearbetning och målning.

Tekniska specifikationer

Mekaniska egenskaper och materialkontroll

Materialspecifikationen för gjutstål Material Handler Steering Knuckle kontrollerar kol, kisel, mangan, krom, molybden, fosfor och svavel kemi. QT2 mekaniska krav inkluderar en sträckgräns på minst 650 MPa, 830-980 MPa draghållfasthet, minst 10 % töjning och HB245-290 hårdhet. Testprover, värmenummer och materialcertifikat ger batchspårbarhet.

Kvalitetsdokument

• EN 10204 materialinspektionscertifikat
• Rapport om kemisk sammansättning
• Strikt rapport om mekaniska egenskaper för varje batch
• Värmebehandlingsrapport
• 100 % ultraljudstestrapport enligt EN 12680-2 nivå 2
• Magnetisk partikeltest (MT) Nivå 2 rapport
• Dimensionell och CMM inspektionsrapport
• Hårdhetsinspektionsprotokoll
• Målning och slutlig visuell inspektionsprotokoll

Yt- och utförandekrav

Maskinbearbetade ytor på styrspindeln för gjutstålmaterialhanteraren måste uppfylla kraven för ritningsgrovhet och passform och förbli fria från grader, vassa kanter, sprickor och skadliga gjutdefekter. Precisionstappar, lagersäten, hål, gängor och referensytor maskeras före målning så att korrosionsskyddet inte påverkar monteringsnoggrannheten. Permanenta spårbarhetsmärkningar appliceras enligt kundstandard.

Ansökningar

• Materialhanterare
• Tunga gaffeltruckar och lagerfordon
• Utrustning för containerhantering
• Styraxel och hjulnavsenheter
• Specialanpassade styrsystem för tung utrustning

OEM Precisionsgjutning från JG

JG tillhandahåller ritningsbaserad tillverkning av styrspindeln för gjutstål, från precisionsgjutning till värmebehandling, bearbetning, UT och MT nivå 2-inspektion, målning och slutlig dokumentation. Den integrerade processen kontrollerar gjutgodheten, mekaniska egenskaper, kritiska passformsmått och ytskydd, vilket stöder stabil montering och lång livslängd i krävande materialhanteringsapplikationer.
