Anpassad 17-4 PH smidd axelbult

Anpassad 17-4 PH smidd axelbult

JG tillverkarAnpassad 17-4 PH smidd axelbultfrån nederbördshärdande rostfritt stål för kraftiga sväng-, länkage-, gångjärns- och rörelsekontrollenheter. Till skillnad från ett standardbearbetat fästelement måste denna komponent börja som ett smide och sedan passera genom kontrollerad CNC-bearbetning, intern sexkantproduktion, åldringshärdning och efterhärdande gängvalsning. Den kombinerade processen ger var och en17-4 PH smidd ansatsbulthög hållfasthet, pålitlig utmattningsprestanda och stabil geometri för krävande industriell service.

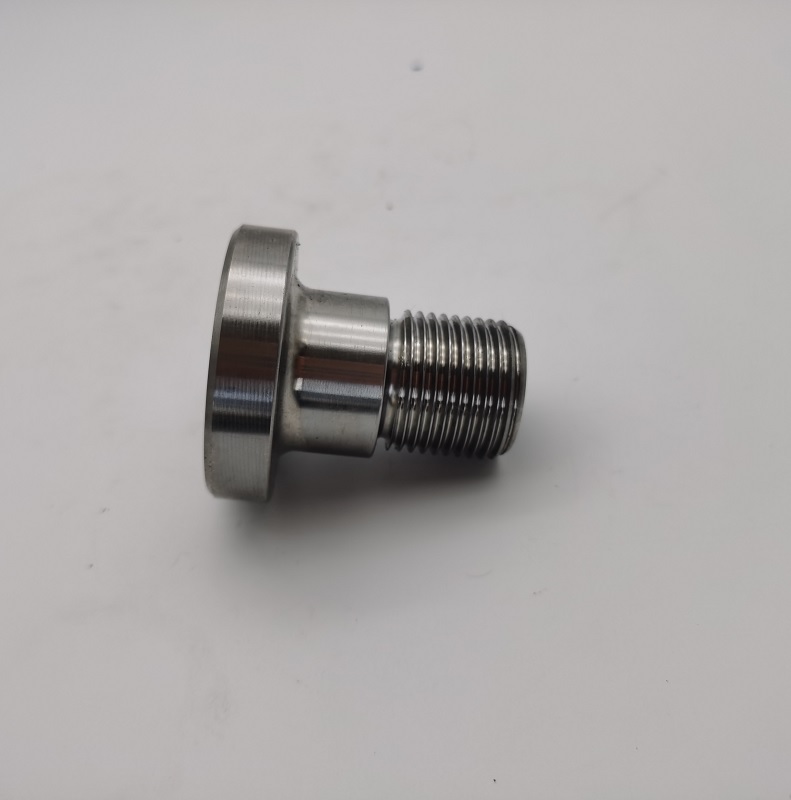

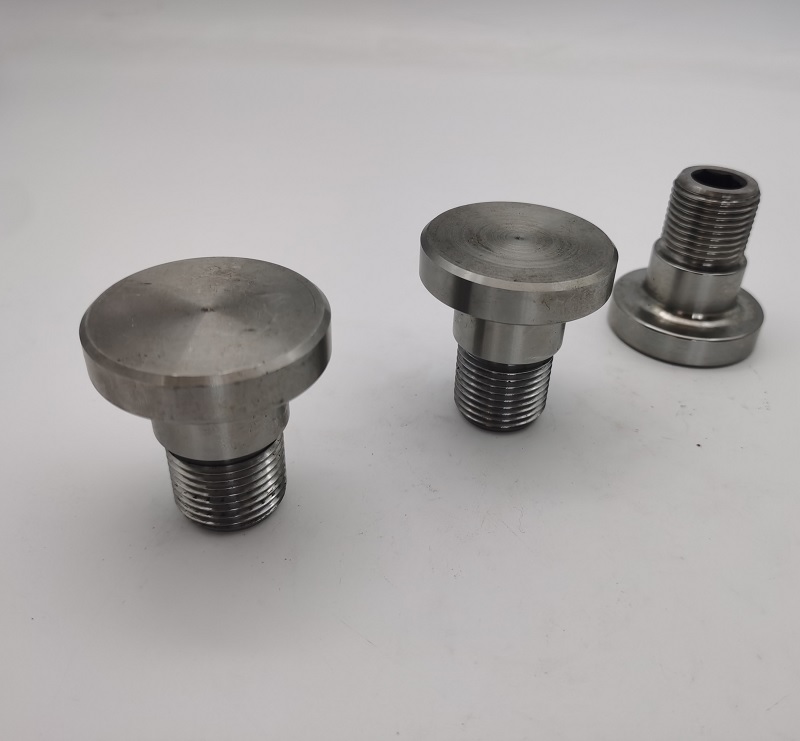

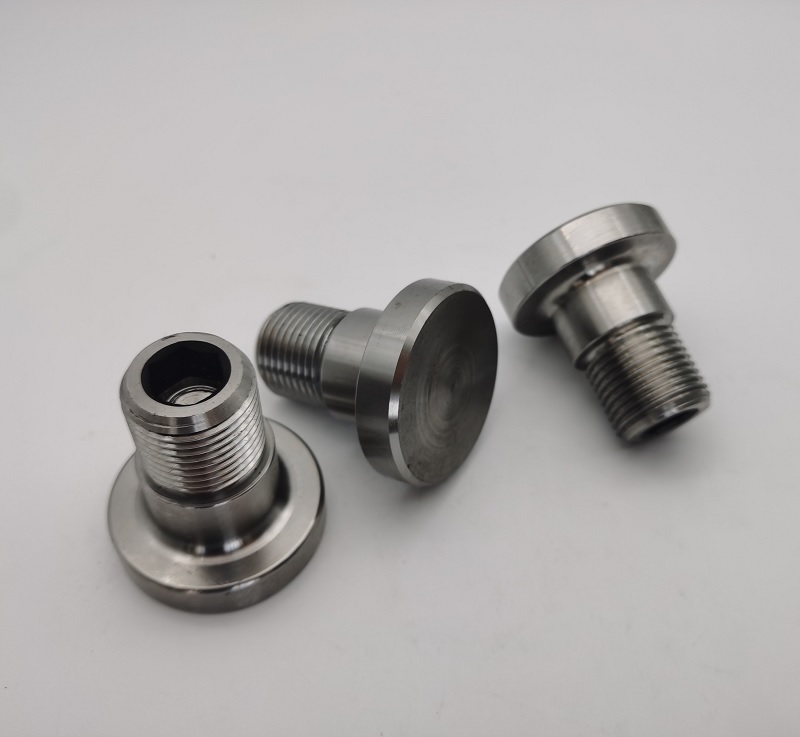

De17-4 PH smidd ansatsbulthar ett stort 1,875-tums huvud, en precisionsaxel på cirka 1,124-1,127 tum i diameter och en 1-12 UNF Class 3A utvändig gänga. Honsexkanten, övergångsradien, gängavlastningen och skulderytorna måste fungera tillsammans som en funktionell sammansättning. JG kontrollerar varje datum och övergång för att stödja repeterbart installationsmoment, exakt positionering och lång livslängd.

Varför delen måste smidas

Smide är grunden för denna anpassade axelbult. Processen förbättrar materialflödet genom huvudet och axeln istället för att ta bort hela formen från överdimensionerade barstockar. För ett högt belastat fästelement hjälper kontrollerat kornflöde att stödja styrka och slagtålighet runt övergången mellan huvud och skaft. JG planerar smidesgods noggrant så att efterföljande CNC-svarvning kan rengöra alla funktionsytor utan att ta bort onödigt material.

Att producera en konsekventanpassad smidd axelbultkräver kontroll av ämnets tillstånd, formfyllning, borttagning av blixt och smidesinriktning. Variationer i det smidda ämnet kan påverka bearbetningstillägg, skulderkoncentricitet och slutlig huvudgeometri. Inkommande smide kontrolleras därför före CNC-bearbetning så att instabila ämnen inte kommer in i senare operationer.

CNC-bearbetning och kvinnlig hexexakthet

Efter smidning CNC-svarvas ämnet för att producera huvudytan, skuldran, gängämnet, avfasningar, övergångsradier och reliefegenskaper. Axeldiametern och dess förhållande till den gängade axeln är viktiga eftersom skuldran kan fungera som en lager-, vrid- eller lokaliseringsyta. JG använder kontrollerade arbetshållnings- och bearbetningsdata för att bibehålla koncentriciteten samtidigt som det skyddar det smidda huvudet.

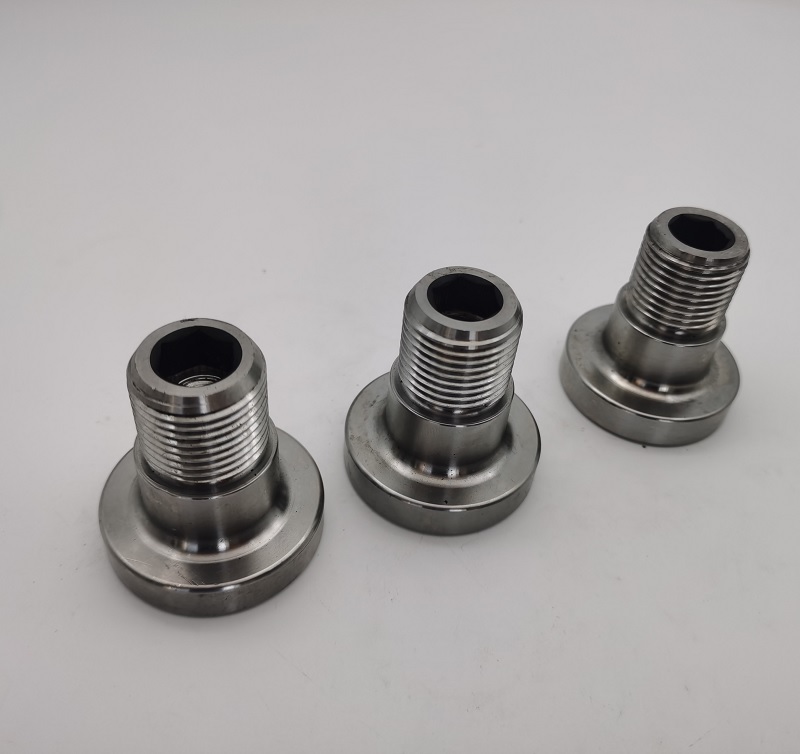

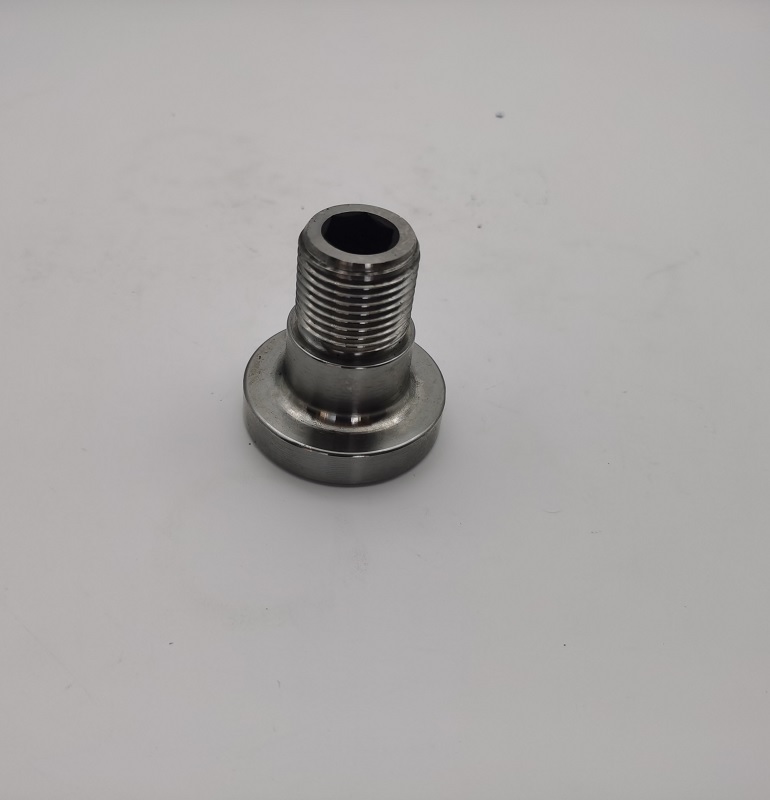

Honsexkanten bearbetas endast på den gängade änden. Dess storlek, djup och inriktning måste ge tillförlitligt verktygsingrepp utan att försvaga den omgivande väggen. En valfri underskärningsavlastning kan användas för att rengöra de inre hörnen på sexkanten. Denna funktion kräver nära koordination mellan borrning, invändig sexkantbearbetning och förberedelse av gängämne.

H1150/4 Ålderhärdning

De17-4 PH ansatsbult i rostfritt stålåterförs till tillstånd A före åldringshärdning och värmebehandlas sedan till tillstånd H1150/4. Referenscykeln är 1150°F i fyra timmar följt av luftkylning under 90°F. Den specificerade prestandan inkluderar en minsta draghållfasthet på 135 ksi, minsta sträckgräns på 110 ksi, hårdhet på 31-35 HRC och slaghållfasthet på 50 ft-lb.

Värmebehandling är mer än en hårdhetsoperation. Det kan påverka rakhet, axelstorlek, gängämnesdiameter och passformen på sexkanten. För konsekvent prestanda av alla17-4 PH smidd ansatsbult, JG tar hänsyn till värmebehandlingens rörelse i bearbetningsplanen och verifierar kritiska dimensioner efter H1150/4-cykeln. Värmebehandlingslotidentifiering kan tillämpas med en märkningsmetod med låg belastning för spårbarhet av material och process.

Valsade trådar efter härdning

En stor tillverkningsutmaning är gängan 1-12 UNF Class 3A, som måste rullas efter härdning. Gängrullning bildar profilen genom kontrollerad förskjutning istället för att skära bort material. När den kontrolleras på rätt sätt ger den en jämn gängyta och gynnsamt kornflöde, vilket stöder utmattningsmotstånd och konsekvent lastöverföring.

Rulla en härdad17-4 PH smidd ansatsbultkräver noggrann gängämnesdiameter, lämpliga rullformar och stabil processkraft. JG övervakar ämnet innan rullning och inspekterar den färdiga gängan med kalibrerade mätare. Gängavståndet, avlastningen och 30-graders ledningsområdet kontrolleras också för att förhindra monteringsstörningar.

Viktiga tillverkningsutmaningar

• Smidda kornflöde:Ämnet måste fylla huvud- och skuldergeometrin med bibehållen tillräcklig bearbetningsmån.
• Axelkoncentricitet:Den stora skuldran måste förbli i linje med den gängade axeln 1-12 UNF.
• Värmebehandlingsstabilitet:Bearbetningstillägg tar hänsyn till dimensionella rörelser under H1150/4-cykeln.
• Trådrullning efter härdning:Gängämnesstorlek och rullkraft styrs för en funktionell klass 3A-gänga.
• Kvinnlig hex integritet:Hexstorlek, djup och väggtjocklek måste balansera vridmomentöverföring och delstyrka.
• Spårbarhetsmärkning för låg stress:Värmebehandlingslotidentifiering tillämpas utan att skapa skadlig stresskoncentration.
• Gradfria övergångar:Gängavlastningar, invändiga sexkanter och axelradier är färdiga för säker montering.

Tillverkningsprocess

1. 17-4 PH materialverifiering av rostfritt stål
2. Precisionssmide och ämnesberedning
3. CNC-svarvning av huvud, skuldra och trådämne
4. Kvinnlig sexkantsborrning och bearbetning
5. Gradning och förvärmebesiktning
6. Återgå till tillstånd A och H1150/4 åldershärdning
7. 1-12 UNF Klass 3A trådrullning efter härdning
8. Lågspänningsmärkning av partiidentifikation vid behov
9. Dimensionell, gängmätare och hårdhetskontroll
10. Slutstädning och skyddande exportförpackningar

Kvalitetsinspektion

Kritiska egenskaper hos17-4 PH smidd ansatsbultkontrolleras med mikrometrar, höjdmätare, gängmätare, hårdhetstestare och annan kalibrerad utrustning. Inspektion fokuserar på axeldiameter, axellängd, huvudstorlek, koncentricitet, sexkantsgeometri för honor, gängfunktion, avlastningsdetaljer och värmebehandlingsresultat. Materialcertifikat, värmebehandlingsprotokoll och måttbesiktningsrapporter finns tillgängliga enligt projektets krav.

Ansökningar

• Industriport och lastsystem
• Tunga maskiner pivoter och länkar
• Rörelsekontrollaggregat
• Hydraulisk och mekanisk utrustning
• Högbelastade gångjärnsanslutningar
• Anpassade OEM-konstruktioner

Varför välja JG

JG kombinerar smideskoordination, precisions-CNC-bearbetning, kontrollerad värmebehandling och trådvalsning i en hanterad produktionsrutt. Detta är särskilt viktigt för delar där styrka, axelpassning och gängprestanda beror på korrekt sekvens av operationer. Prototypvalidering, batchproduktion, processspårbarhet och inspektionsdokumentation kan tillhandahållas för OEM-program.

Skicka till JG din ritning, årliga efterfrågan och besiktningskrav för offert. DeAnpassad 17-4 PH smidd axelbultkan tillverkas enligt dina specificerade mått, märkningar, värmebehandlingsskick och kvalitetsdokumentationskrav.
