Anpassad 7075-T6 aluminiumlyftarm 4-axlig CNC-bearbetning

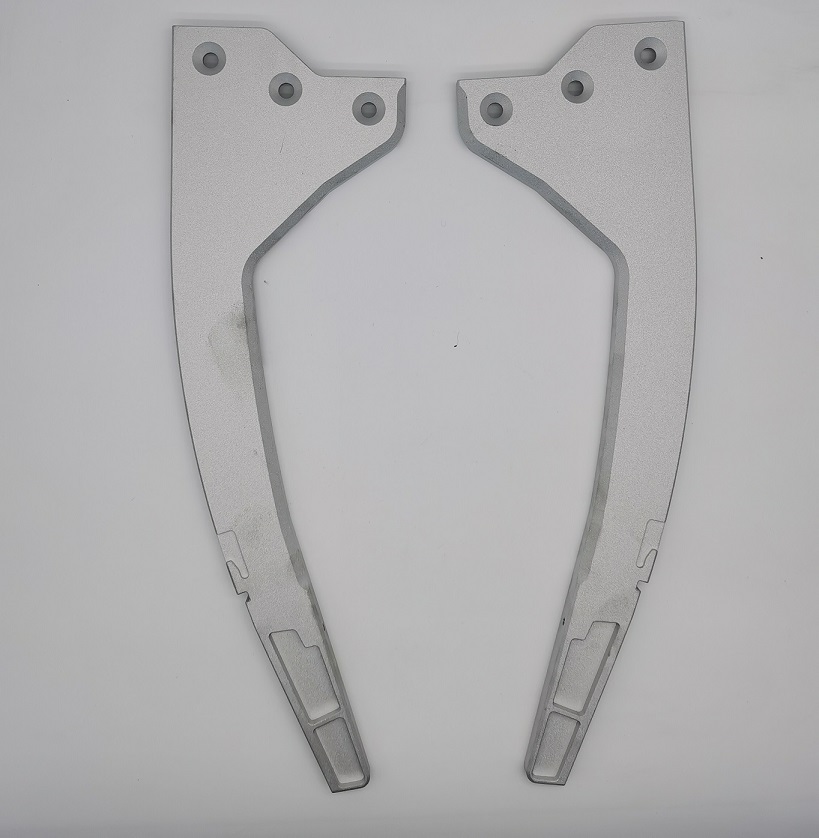

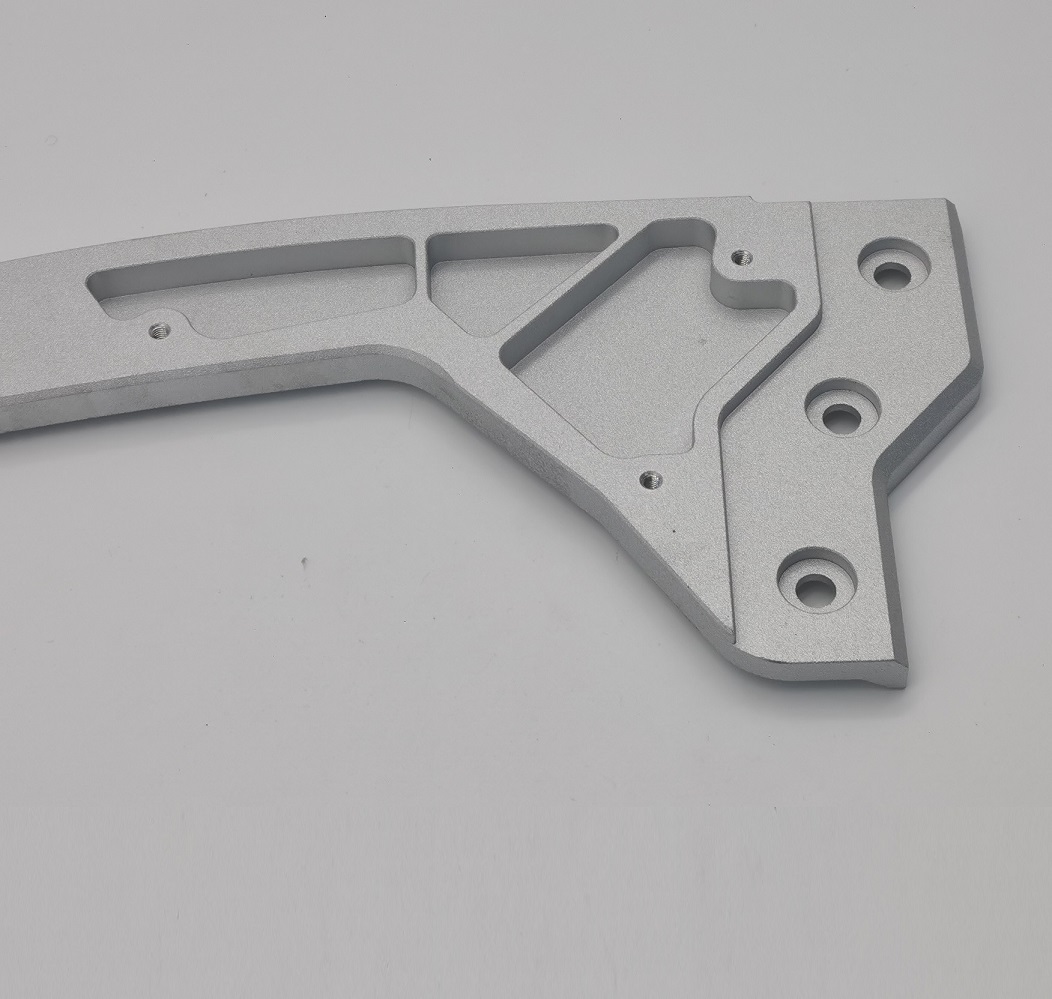

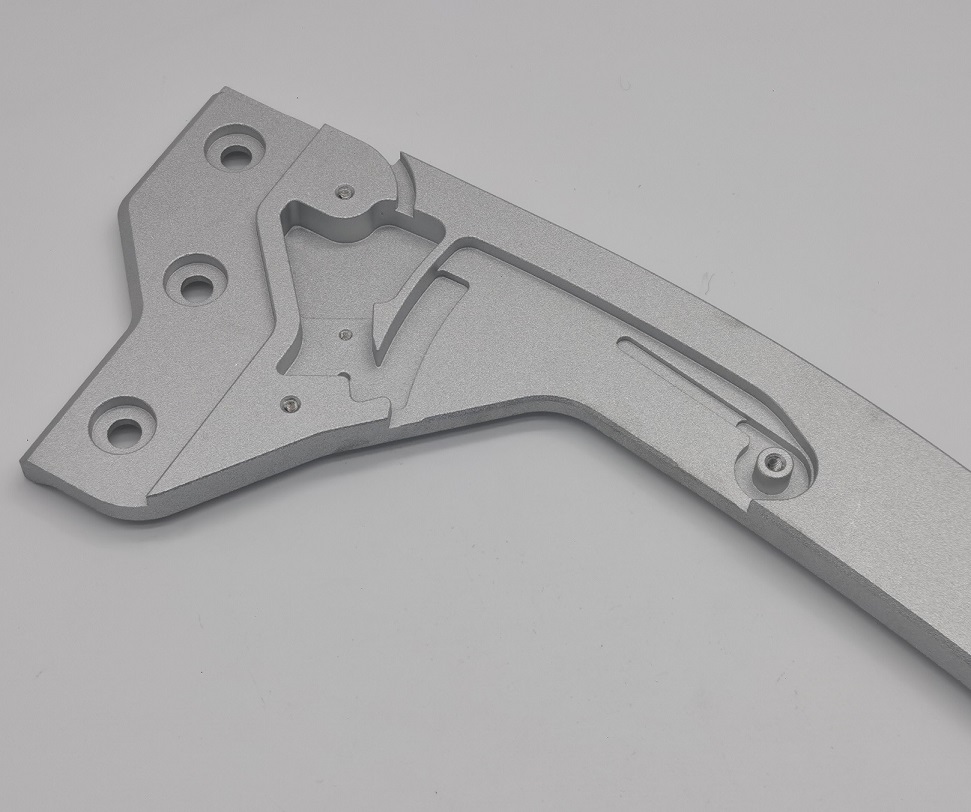

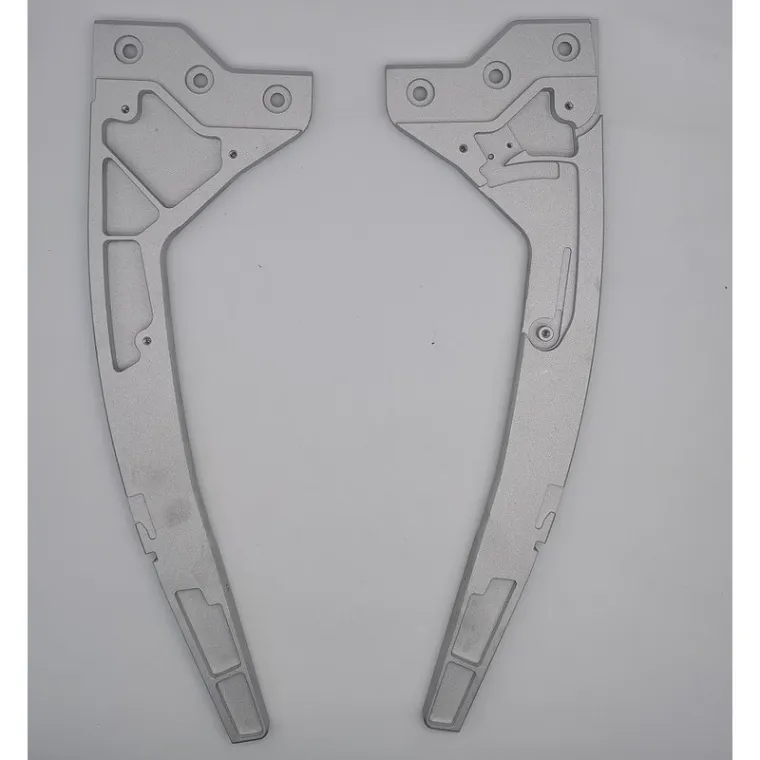

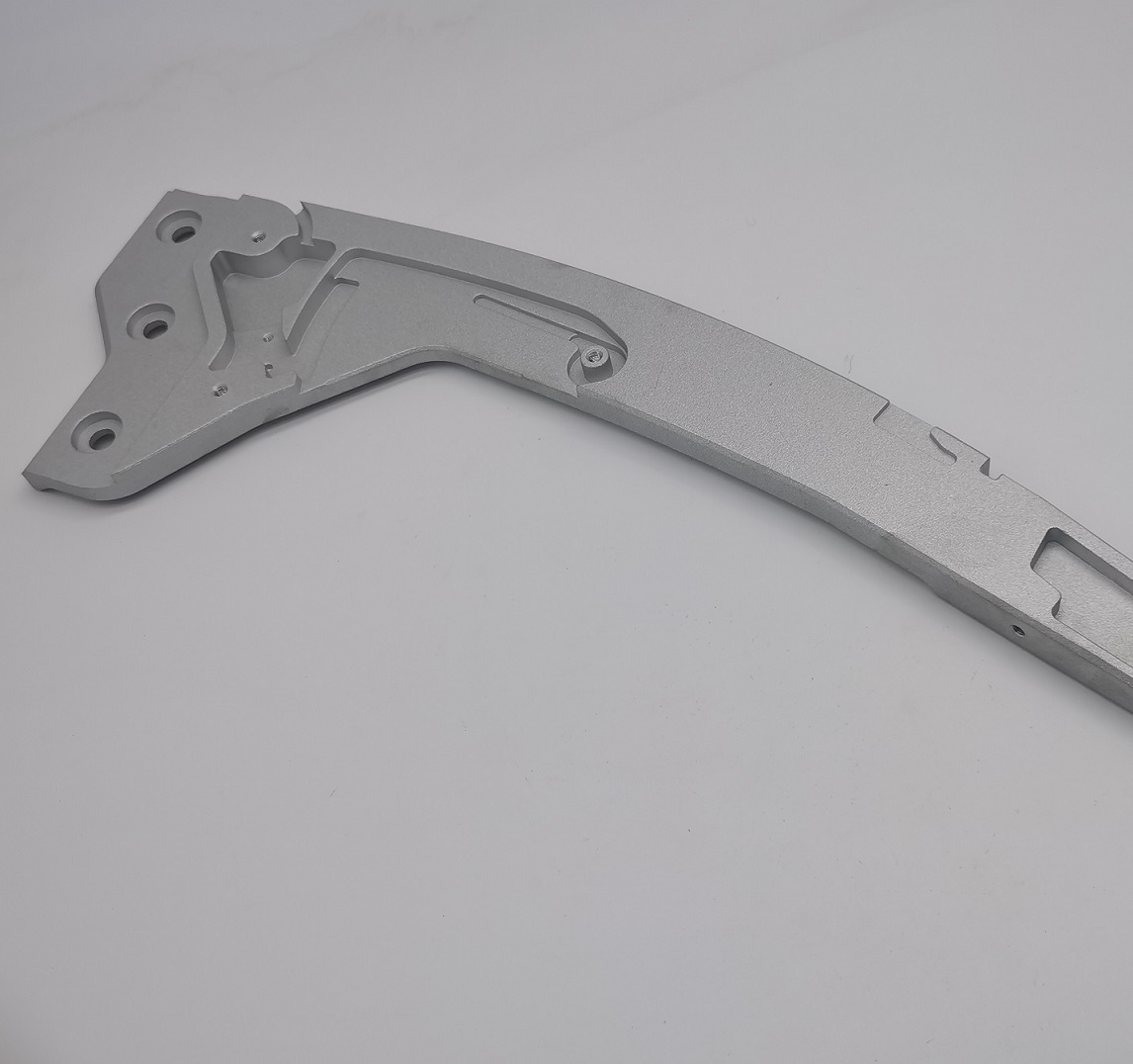

JGtillverkarAnpassad 7075-T6 aluminiumlyftarm 4-axlig CNC-bearbetning. Denna långa, böjda strukturella komponent kombinerar monteringshål, försänkningar, gängade hål, slitsar, fickor, tunna ribbor och konturerade kanter i en precisionsbearbetad del. Den är lämplig för anpassade mobilitetssystem, hanteringsutrustning, automationsmekanismer och andra OEM-enheter där låg vikt, styrka och exakt uppriktning är viktigt.

Den färdiga komponenten är cirka 416,65 mm lång. Att producera en7075-T6 lyftarm i aluminiumav denna längd kräver mycket mer än enkel profilfräsning. Material måste tas bort från flera ytor medan armen förblir stabil, platt och dimensionellt konsekvent. JG använder planerade grovbearbetningssekvenser, kontrollerad fastspänning och balanserade finbearbetningspass för att minska kvarvarande spänningsrörelse och bearbetningsförvrängning.

Varför 4-axlig CNC-bearbetning är viktig

Flera funktioner på denna del är placerade på olika ansikten och i olika orienteringar. Ett 4-axligt bearbetningscenter gör att arbetsstycket kan rotera mellan operationerna samtidigt som en konsekvent referenspunkt bibehålls. Detta minskar upprepad manuell ompositionering och hjälper till att bevara förhållandet mellan försänkningar, monteringshål, sidohål, gängor, slitsar och bearbetade fickor. För en sed4-axlig CNC-bearbetad lyftarm, pålitlig justering av funktion till funktion påverkar direkt montering och rörelseprestanda.

JGutvecklar dedikerade fixturer för den långa aluminiumplattan och kontrollerar spännkraften så att arbetsstycket stöds utan att dras ur form. Grovbearbetning lämnar kontrollerat lager för spänningsutjämning innan de slutliga dimensionerna är klara. Kritiska hål och parningsfunktioner är klara efter de viktigaste fickoperationerna, vilket hjälper7075-T6 lyftarm i aluminiumbibehålla exakt avstånd och repeterbar montering.

Tillverkningsutmaningar och JG-lösningar

• Deformation av långa delar:Balanserade verktygsbanor och stegvis grovbearbetning hjälper till att kontrollera böjning och vridning över längden på cirka 416,65 mm.
• Multi-face noggrannhet:4-axlig indexering upprätthåller en gemensam referens för hål, försänkningar, gängor, slitsar och sidodetaljer.
• Tunnväggs- och ribbearbetning:Optimerade skärparametrar minskar vibrationer, skrammel och lokal avböjning runt lättviktsfickor.
• Hålpositionskonsistens:Kritiska monteringsegenskaper inspekteras från etablerade datum med hjälp av CMM och precisionsmätutrustning.
• Gradkontroll:Kanter, slitsar, försänkningar och gängade hål är försiktigt avgradade utan avrundning av funktionsgeometri.
• Enhetligt utseende:Kontrollerad kulblästring skapar en jämn matt struktur samtidigt som precisionsytor och trådar skyddas efter behov.

7075-T6 aluminium för höghållfasta lättviktsdelar

7075-T6 aluminium erbjuder ett starkt förhållande mellan styrka och vikt och god bearbetbarhet för krävande strukturella komponenter. Jämfört med många generella aluminiumkvaliteter är den väl lämpad för delar som måste förbli lätta samtidigt som de bär mekaniska belastningar. JG verifierar inkommande plåtmaterial och upprätthåller spårbarhet vid begäran. VarjeAnpassad 7075-T6 aluminiumlyftarm 4-axlig CNC-bearbetningtillverkas enligt kundens ritnings- och revisionskrav.

Kulblästrad ytfinish

Efter CNC-bearbetning och fullständig gradning får delen en kulblästrad finish. Kulblästring tar bort mindre bearbetningsglans och skapar ett konsekvent matt utseende över den stora böjda ytan och de försänkta fickorna. Processkontroll är viktig eftersom överdriven blästring kan påverka vassa kanter, små gängor och precisionshål. JG skyddar eller omkontrollerar funktionella funktioner så attkulblästrad lyftarm i aluminiumförblir ren, gradfri och redo för montering eller en efterföljande beläggningsprocess specificerad av kunden.

Tillverkningsprocess

1. 7075-T6 aluminiumplåtberedning och materialverifiering
2. Fixturdesign och datumplanering för den långböjda komponenten
3. 4-axlig CNC grovfräsning och spänningsbalanserad materialborttagning
4. Precisionsficka, spår, försänkning, borrning och gängbearbetning
5. Finish profilering, fasning och tunnvägg har bearbetning
6. Manuell och mekanisk gradning av alla åtkomliga kanter
7. Kulblästring för en jämn matt yta
8. CMM och dimensionell inspektion av kritiska egenskaper
9. Slutstädning, visuell inspektion och skyddsförpackning

Kvalitetskontroll

Kvalitetskontroller utförs under hela produktionen, inte bara efter den slutliga operationen. Råplåtsskick, fixturplacering, mått under processen och färdig geometri övervakas för att hålla den långa armen stabil. CMM-inspektion kan verifiera kritiska hålpositioner och funktionsförhållanden, medan mätare och kalibrerade mätverktyg kontrollerar försänkningar, tjocklekar, gängor och övergripande dimensioner. DeAnpassad 7075-T6 aluminiumlyftarm 4-axlig CNC-bearbetninginspekteras visuellt efter blästring för att bekräfta en enhetlig yta utan uppenbara repor, fläckar, inbäddade media eller kvarvarande grader. Materialcertifikat, dimensionsrapporter och RoHS-dokumentation finns tillgängliga vid behov.

Ansökningar

• Rörlighet och lyftmekanismer
• Industriell automationsutrustning
• Materialhanteringsaggregat
• Mekaniska precisionslänkar
• Lätt konstruktionsutrustning
• Anpassade OEM-maskiner

Varför välja JG

• Mer än 20 års erfarenhet av OEM precisionsbearbetning
• 4-axlig CNC-bearbetning för komplexa aluminiumdetaljer med flera ytor
• Upplev att kontrollera distorsion i långa och tunna komponenter
• Prototyp-, småparti- och produktionsstöd för tillverkning
• CMM-inspektion och dokumenterad kvalitetskontroll
• Teknisk feedback för tillverkningsbarhet och stabil produktion
• Exporterfarenhet från kunder i Europa och Nordamerika

SkickaJGdin 2D-ritning, 3D-modell, materialspecifikation och årlig kvantitet för en snabb tillverkningsgenomgång. Vårt ingenjörsteam kommer att utvärdera bearbetningsdatum, fixturstrategi, toleransrisker och ytkrav för din anpassadeAnpassad 7075-T6 aluminiumlyftarm 4-axlig CNC-bearbetning. JG stödjer konfidentiella OEM-projekt från prototypvalidering till upprepad produktion.
