Anpassad 17-4PH rostfri sågaxeladapter

JGtillverkaranpassade 17-4PH rostfria sågaxeladaptrarför OEM-utrustningstillverkare som kräver höghållfasta, korrosionsbeständiga och exakt bearbetade mekaniska anslutningskomponenter.

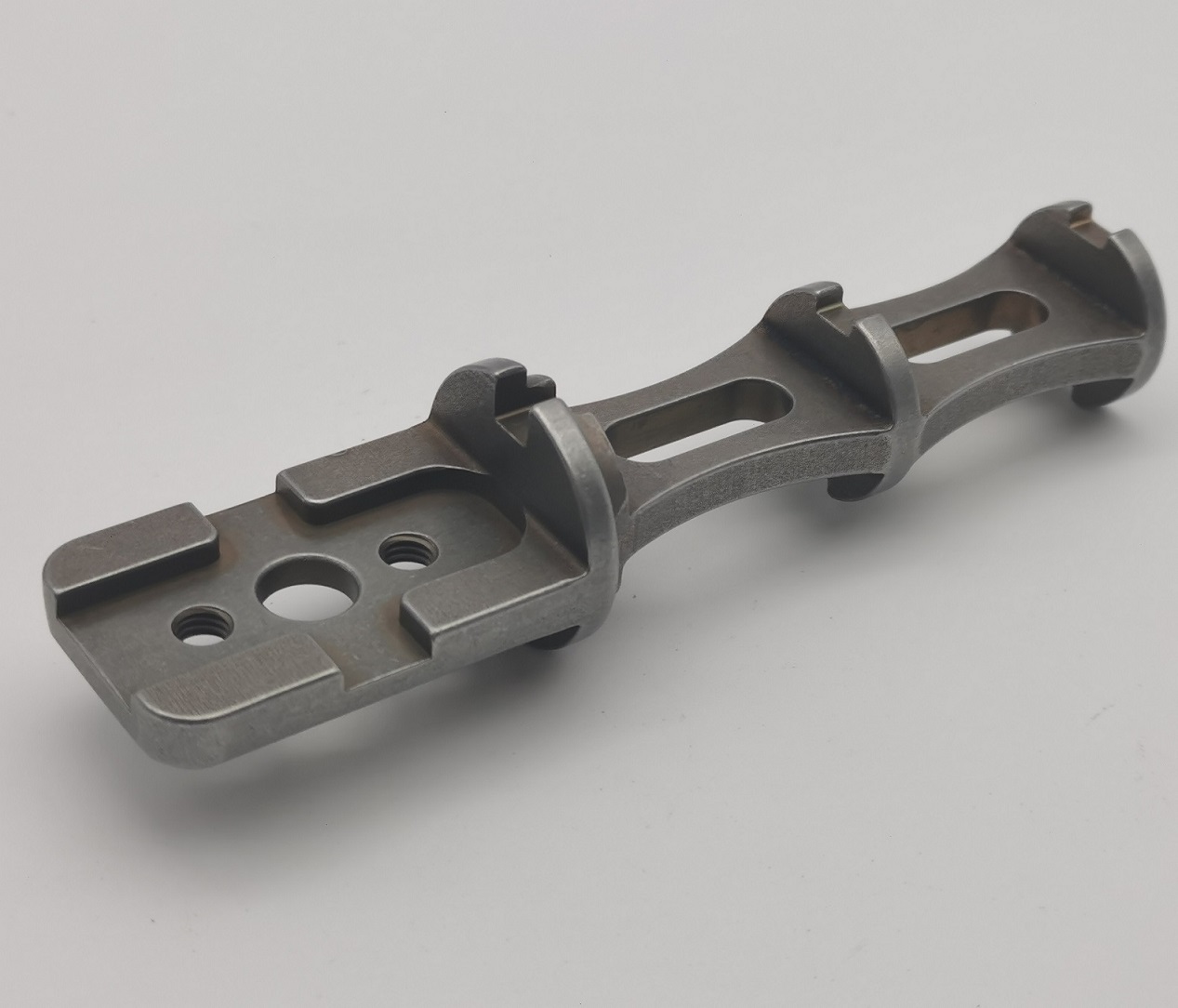

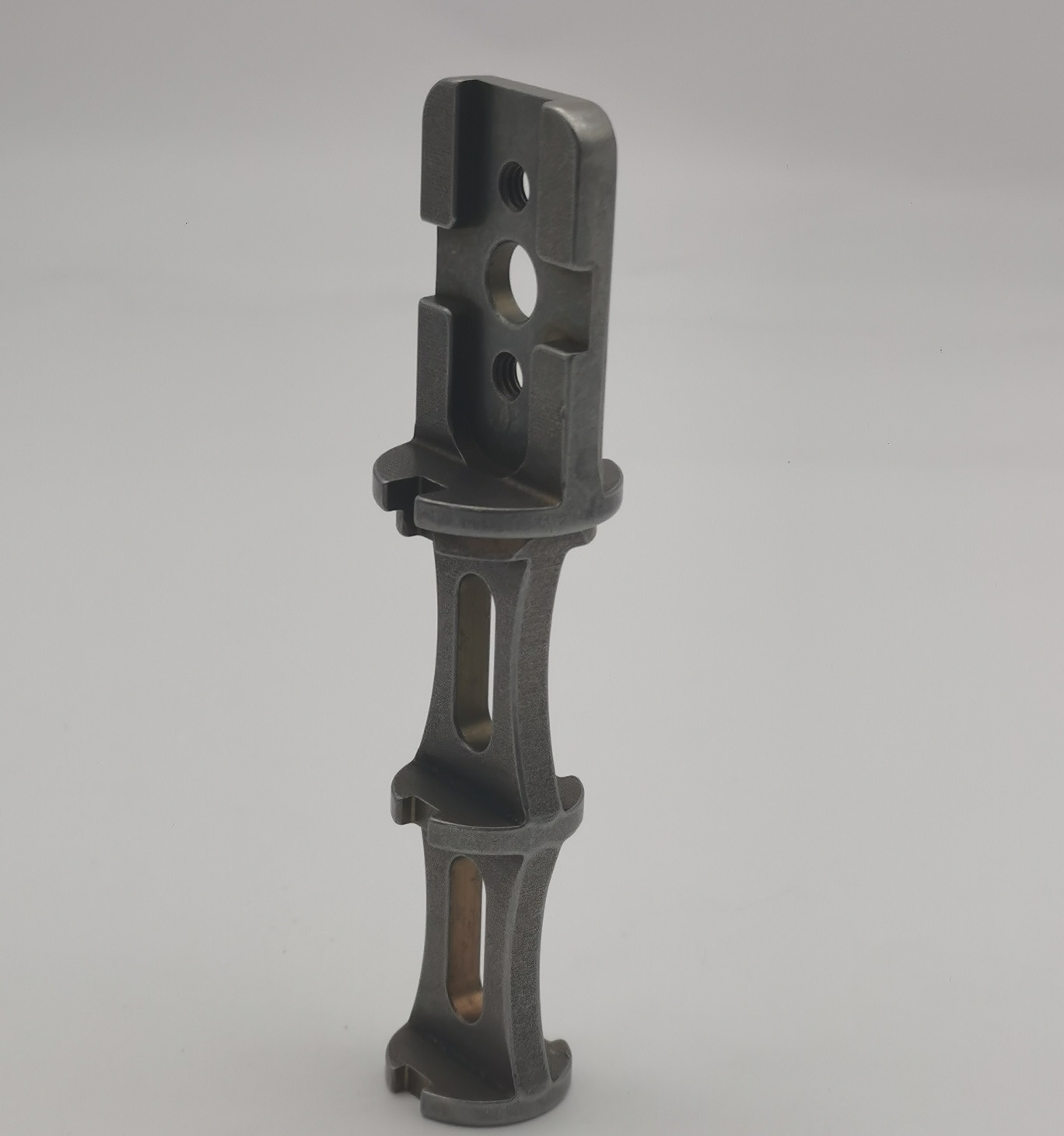

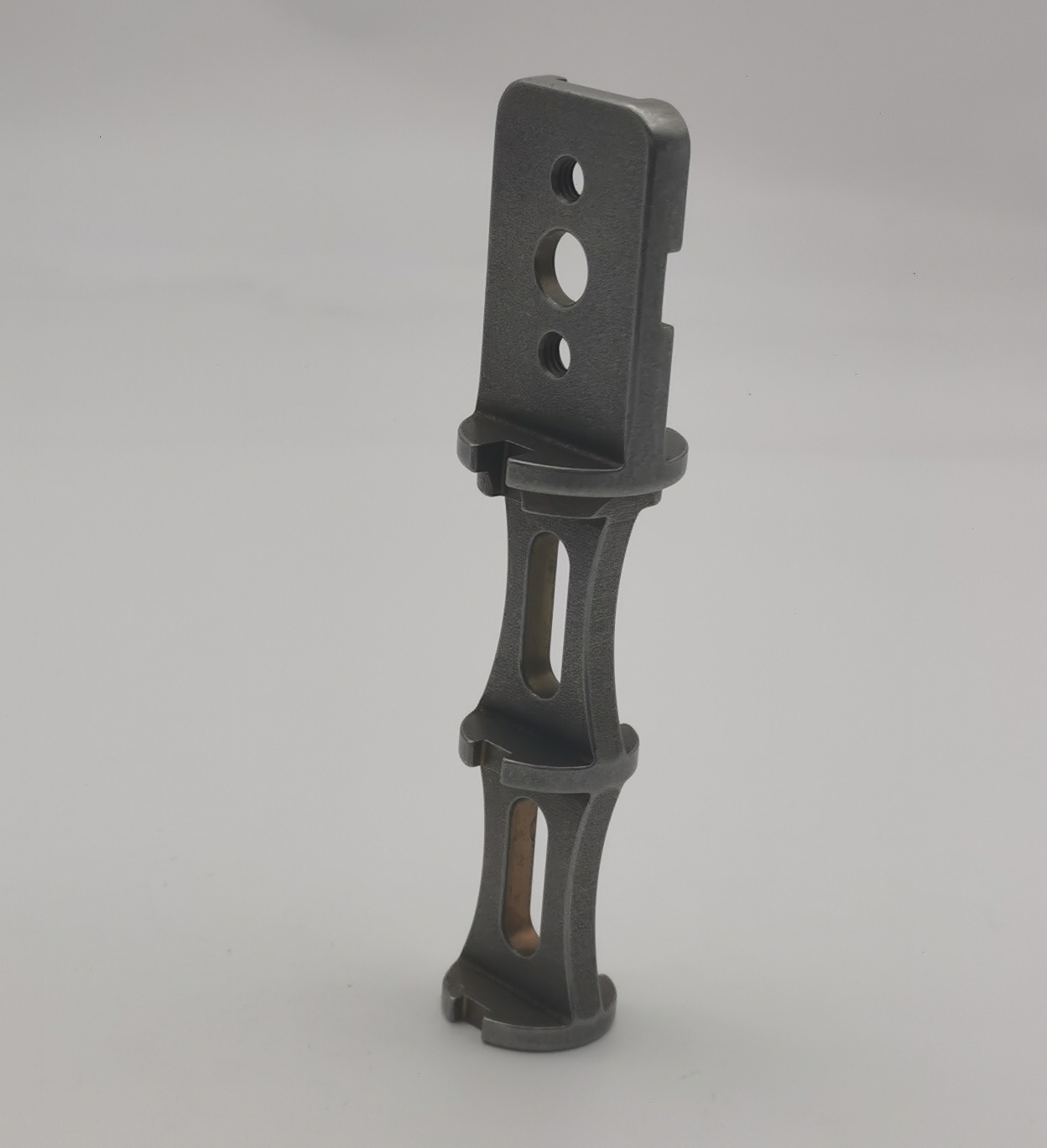

Designad för industriella sågaggregat och anpassade kraftöverföringssystem, denna adapter integrerar monteringsfunktioner, gängade hål, lokaliseringsytor och förstärkta ribbor i en precisionskonstruerad gjutstruktur. Genom att kombinera investeringsgjutning med CNC-bearbetning och värmebehandling tillhandahåller JG hållbara axeladapterlösningar som möter krävande mekaniska monteringskrav.

Tekniskt värde

Den största tillverkningsutmaningen är att kontrollera en lång, räfflad gjutning samtidigt som förhållandet mellan monteringsytan, mitthålet, gängade hålen och böjda stödsektioner bibehålls. JG använder en kontrollerad precisionsgjutningsprocess för att forma den komplexa geometrin nära slutformen, följt av CNC-bearbetning av funktionella ytor, hål och gängor.

Detta tillvägagångssätt minskar materialspillet samtidigt som styrkan hos den förstärkta strukturen bevaras. Bearbetningstillägg, fixturplacering och värmebehandlingssekvens planeras för att begränsa distorsion och bibehålla tillförlitlig montering efter härdning.

Tekniska specifikationer

Tillverkningsprocess

• Genomgång av verktyg och gjutning
• 17-4PH precisionsgjutning i rostfritt stål
• Borttagning av grind och förstädning
• CNC-bearbetning av monteringsytor och genomgående hål
• 10-32 UNC-2B gängbearbetning och mätning
• Värmebehandling till 40-45 HRC med dubbelhärdning
• Kontrollerad gradning och kantblandning
• Dimensionell, gänga och hårdhetskontroll
• Slutstädning och skyddande exportförpackningar

Tillverkningsutmaningar

Att producera enanpassad 17-4PH sågaxeladapter i rostfritt stålmed tunna ribbor, långa slitsar och växlande väggsektioner kräver exakt kontroll av gjutningsbeteende och bearbetningsstabilitet. Dessa komplexa strukturella egenskaper kan skapa risker som krympning, skevhet och fixturinstabilitet under tillverkning.

JGhanterar dessa utmaningar genom optimering av gjutprocesser, balanserad matningsdesign, definierade bearbetningsdatum och stegvisa inspektionsprocedurer. För varje axeladapterkomponent bearbetas monteringsplattan och gängade funktioner först efter att stabila lokaliseringsytor har etablerats för att upprätthålla exakta monteringsförhållanden.

Värmebehandling är lika viktig för 17-4PH rostfria sågaxeladaptrar. Dubbel härdning tillämpas för att uppnå det erforderliga hårdhetsintervallet 40-45 HRC samtidigt som dimensionsstabiliteten förbättras efter bearbetning. Kritiska hål, gängor och monteringsförhållanden verifieras efter värmebehandling snarare än att endast förlita sig på mätningar under processen, vilket säkerställer tillförlitlig prestanda i industriella sågaggregat och mekaniska system.

Kvalitetskontroll

Inspektionen omfattar materialverifiering, gjutningsutseende, bearbetade dimensioner, gängacceptans, hårdhet och kantskick. Gängade hål kontrolleras med lämpliga mätare och kritiska dimensioner mäts med kalibrerad inspektionsutrustning. Materialcertifikat, hårdhetsprotokoll och måttbesiktningsrapporter kan levereras enligt projektkrav.

Ansökningar

• Industriella sågaxelaggregat
• Skär- och trimutrustning
• Kraftöverföringsmonteringssystem
• Maskiner för specialändamål
• Kraftiga mekaniska länkar
• Anpassad OEM-utrustning

Vanliga frågor

F1: Kan JG tillverka anpassade sågaxeladaptrar enligt kundens ritningar?

Ja. JG stödjer OEM-produktion baserat på kundtillhandahållna ritningar, 3D-modeller och tekniska specifikationer. Teknisk granskning är tillgänglig före produktion för att utvärdera tillverkningsmöjligheten.

F2: Varför välja 17-4PH rostfritt stål för axeladaptrar?

17-4PH rostfritt stål ger hög hållfasthet, hårdhet och korrosionsbeständighet efter värmebehandling, vilket gör det lämpligt för mekaniska komponenter som utsätts för upprepade belastningar och industriella miljöer.

F3: Vilka tillverkningsprocesser används för denna axeladapter?

Produktionsprocessen såsom anpassad 17-4PH sågaxeladapter i rostfritt stål inkluderar precisionsgjutning, CNC-bearbetning, gängbearbetning, värmebehandling, gradning och slutinspektion.

F4: Stöder JG prototyper och produktion av små partier?

Ja. JG stödjer prototyptillverkning, små batchorder och upprepad OEM-produktion enligt kundens krav.

F5: Kan inspektionsrapporter tillhandahållas med de färdiga delarna?

Ja. Materialcertifikat, hårdhetsjournaler och dimensionsinspektionsrapporter kan tillhandahållas enligt projektkrav.

Varför JG

JGkombinerar precisionsgjutning, CNC-bearbetning, värmebehandlingskoordinering och dimensionell inspektion under ett OEM-tillverkningsprogram. Vårt ingenjörsteam stödjer ritningsgranskning, prototypvalidering, små partier och upprepad produktion. Skicka din 2D-ritning och 3D-modell för feedback om tillverkningsbarhet och en offert.
